Фильтр грубой очистки мазута

253

1678

200

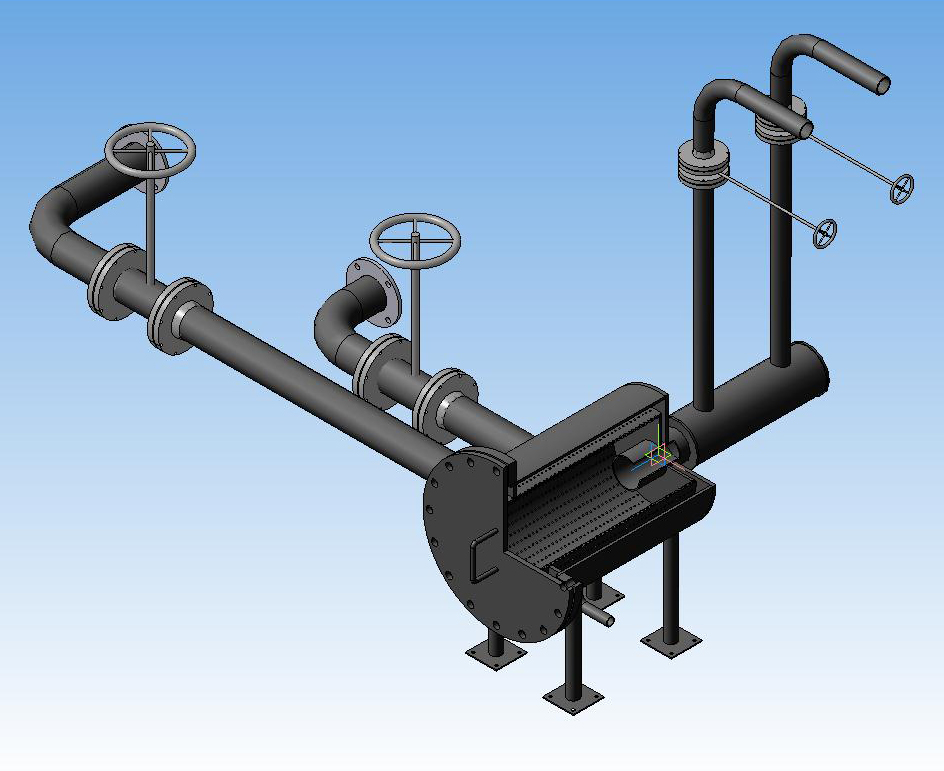

Фильтр грубой очистки мазута спроектирован по заявке одного из подразделений предприятия с целью очистки мазута от различных механических примесей, кроме того показана схема его подключения.

3D Модели фильтр Фильтр грубой очистки мазута

Автор

Максим Палыч Николенко

Дата

08.06.2014

Язык

Русский

Состав

3D сборка, чертежи для иготовления

Софт

КОМПАС-3D 13 sp1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

АБВГ-246.00.00.00 Фильтр грубой очистки мазута для ЦТ
- АБВГ-246.00.00.04 Кольцо .cdw
- Труба 325х8 длина 600.m3d
- Сборка отводов 1.a3d
- Кольцо со стороны 108-й трубы.m3d
- АБВГ-246.00.00.03 Крышка .cdw
- Трубопровод с отводом 90град 1 в 3д в9.m3d
- АБВГ-246.00.00.06 Дно .cdw
- АБВГ-246.00.00.00 СБ Фильтр в сборе.cdw
- Прокладка паронитовая между фланцем и крышкой.m3d
- Сборка 1.a3d
- Кольцо со стороны ручки.m3d
- Фланец соед. трубу 426 и крышку 426.m3d
- АБВГ-246.00.00.08 Ножка .cdw
- Сборка отводов 2.a3d
- Тройники с отводами 2 в 3д в9.m3d
- ТР-84...Обвязка трубопроводом
  - ТР-84.00.00.02 Фланец для трубы 57.cdw
  - Фильтр грубой очистки мазута _ АБВГ-246.00.00.00.cdw
  - ТР-84.00.00.01 Фланец для трубы 108.cdw
  - ТР-84.00.00.00 Трубопровод для фильтра.cdw
  - Спецификация для обвязки 1.spw
- Отвод для для запорного вентиля Ду25.m3d
- Ручка для крышки 570.m3d
- Ножка для фильтра 1.m3d
- Заглушка 426 со стороны 108-й трубы.m3d
- Подставка под ножку 1.m3d
- Сборка отводов 3.a3d
- заявка на материалы.doc
- АБВГ-246.00.00.07 Ручка .cdw
- Труба 426х9 длина 600.m3d
- АБВГ-246.00.00.01 Фильтрующий элемент .cdw
- Сборка всего.a3d
- Труба 108х4 длина 160.m3d
- Трубопровод с отводом 90град 2 в 3д в9.m3d
- АБВГ-246.00.00.09 Прокладка.cdw
- Крышка 570 без ручки.m3d
- Спецификация для фильтра 1.spw
- АБВГ-246.00.00.02 Обечайка .cdw
- АБВГ-246.00.00.05 Диск .cdw
