Запорная арматура (фильтр грубой очистки, клапан обратный)

Запорная арматура (фильтр сетчатый грубой механической очистки, клапан обратный) с трубной цилиндрической резьбой G1/2.
Фильтр сетчатый грубой очистки - применяется для очистки потока от механических примесей в системах трубопроводов горячей и холодной воды, сжатого воздуха, масла и жидких углеводородов при температуре транспортируемой среды до 150°C. Фильтрации подвергаются только крупные частицы, размер которых не позволяет преодолеть фильтровую зону. Поскольку принцип работы фильтра грубой механической очистки основан на задержке взвешенных частиц, находящихся в воде, со временем фильтрующий элемент подлежит очистке или замене. Для этого необходимо открутить так называемый грязевик, в котором скапливаются отфильтрованные элементы, после чего произвести промывку сетки, или осуществить его замену в случае большого износа.

Технические характеристики фильтра грубой очистки G1/2:
1. Максимальная рабочая температура, °С 150
2. Размер ячеек сетки, мкм 400
3. Количество ячеек на см2 180
4. Условное нормативное давление, PN (бар) 20
5. Номинальный расход на чистом фильтре, м3/час 1,5

Обратный клапан - это устройство, которое пропускает поток воды в трубопроводе только в одном направлении. Широко используются в современных системах водоснабжения и отопления как обратные клапаны для воды. Также обратные клапаны используются на трубопроводах сжатого воздуха, жидких углеводородов, а также на заборниках в центробежных насосах. Обратный клапан является устройством прямого действия и для его работы не требуется источников энергии или внешнего управления. Открытие и закрытие клапана происходит за счёт движения потока воды сквозь него. При работающем насосе вода подаётся в трубопровод под давлением, клапан открывается и «пропускает» воду дальше по трубопроводу, а когда насос выключается, обратный клапан закрывается и не выпускает воду обратно. Давление до обратного клапана падает до нуля, но после него остаётся.

Технические характеристики обратного клапана G1/2:
1. Максимальная рабочая температура, °С 150
2. Условное нормативное давление PN, (бар) 40
3. Номинальный расход, м3/час 1,6

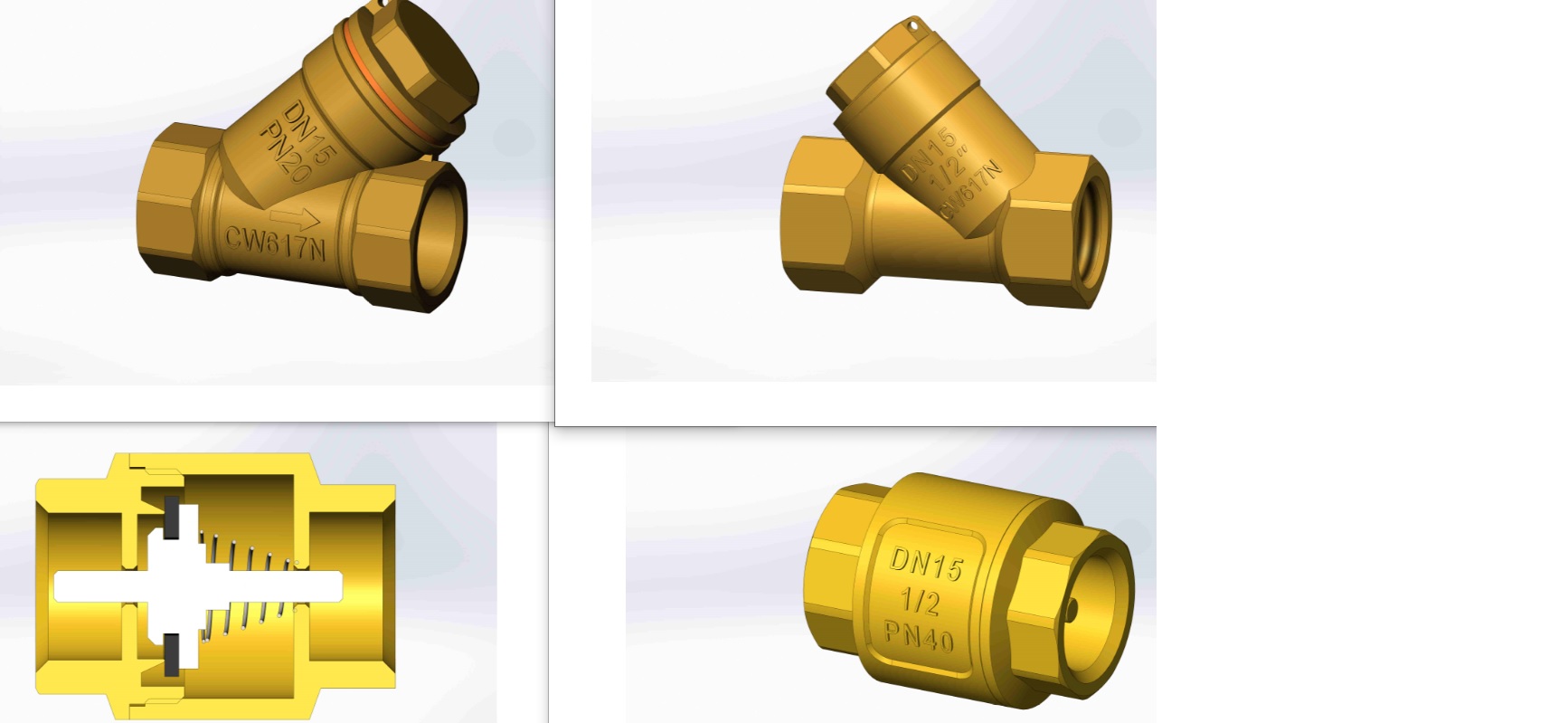

Состав: 3D модели запорной арматуры (клапан обратный G1/2 - 2 шт, фильтр грубой очистки G1/2 - 2 шт), все 3D-детали отдельно (крышка, корпус, клапан, шток, пружина, прокладка, кольцо, фильтр сетчатый). Язык документа

Софт: SolidWorks 18SP3.0

Файлы:
Клапан обратный 1_2 (пружина цилиндр)/
Клапан обратный 1_2 (пружина цилиндр)/Корпус клапана.SLDPRT
Клапан обратный 1_2 (пружина цилиндр)/Клапан обратный 1_2 (пружина цилиндр).SLDASM
Клапан обратный 1_2 (пружина цилиндр)/Пружина цилиндрическая.SLDPRT
Клапан обратный 1_2 (пружина цилиндр)/Крышка.SLDPRT
Клапан обратный 1_2 (пружина цилиндр)/Клапан обратный 1_2 (пружина цилиндр).JPG
Клапан обратный 1_2 (пружина цилиндр)/Шток.SLDPRT
Клапан обратный 1_2 (пружина цилиндр)/Клапан.SLDPRT
Фильтр с уплотнительным кольцом/
Фильтр с уплотнительным кольцом/Корпус.SLDPRT
Фильтр с уплотнительным кольцом/Пробка.SLDPRT
Фильтр с уплотнительным кольцом/Фильтр с кольцом СБ.JPG
Фильтр с уплотнительным кольцом/Кольцо уплотнительное.SLDPRT
Фильтр с уплотнительным кольцом/Фильтр с кольцом 1_2 СБ.SLDASM
Фильтр с уплотнительным кольцом/Фильтр сетчатый.SLDPRT
Фильтр с прокладкой/
Фильтр с прокладкой/Корпус.SLDPRT
Фильтр с прокладкой/Фильтр с прокладкой 1_2 СБ.SLDASM
Фильтр с прокладкой/Прокладка уплотнительная.SLDPRT
Фильтр с прокладкой/Пробка.SLDPRT
Фильтр с прокладкой/Фильтр с прокладкой 1_2 СБ.JPG
Фильтр с прокладкой/Фильтр сетчатый.SLDPRT
Клапан обратный 1_2 (пружина коническая)/
Клапан обратный 1_2 (пружина коническая)/Корпус клапана.SLDPRT
Клапан обратный 1_2 (пружина коническая)/Клапан обратный 1_2 (пружина коническая).SLDASM
Клапан обратный 1_2 (пружина коническая)/Пружа коническая.SLDPRT
Клапан обратный 1_2 (пружина коническая)/Клапан обратный 1_2 (пружина коническая).JPG
Клапан обратный 1_2 (пружина коническая)/Крышка.SLDPRT
Клапан обратный 1_2 (пружина коническая)/Шток.SLDPRT
Клапан обратный 1_2 (пружина коническая)/Клапан.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Павел
Дата: 2020-05-13
Просмотры: 792
2 комментария
    1

    Состав сборки представляет интерес, но вот только программа у меня установлена более ранней версии. Если бы дополнительно файлы были еще и сохранены в формате STEP - скачал бы.А так только программа Вашей версии и выше.

      2

      Есть онлайн конвертеры. Или скачайте, потом тут напишите, вышлю в степ
