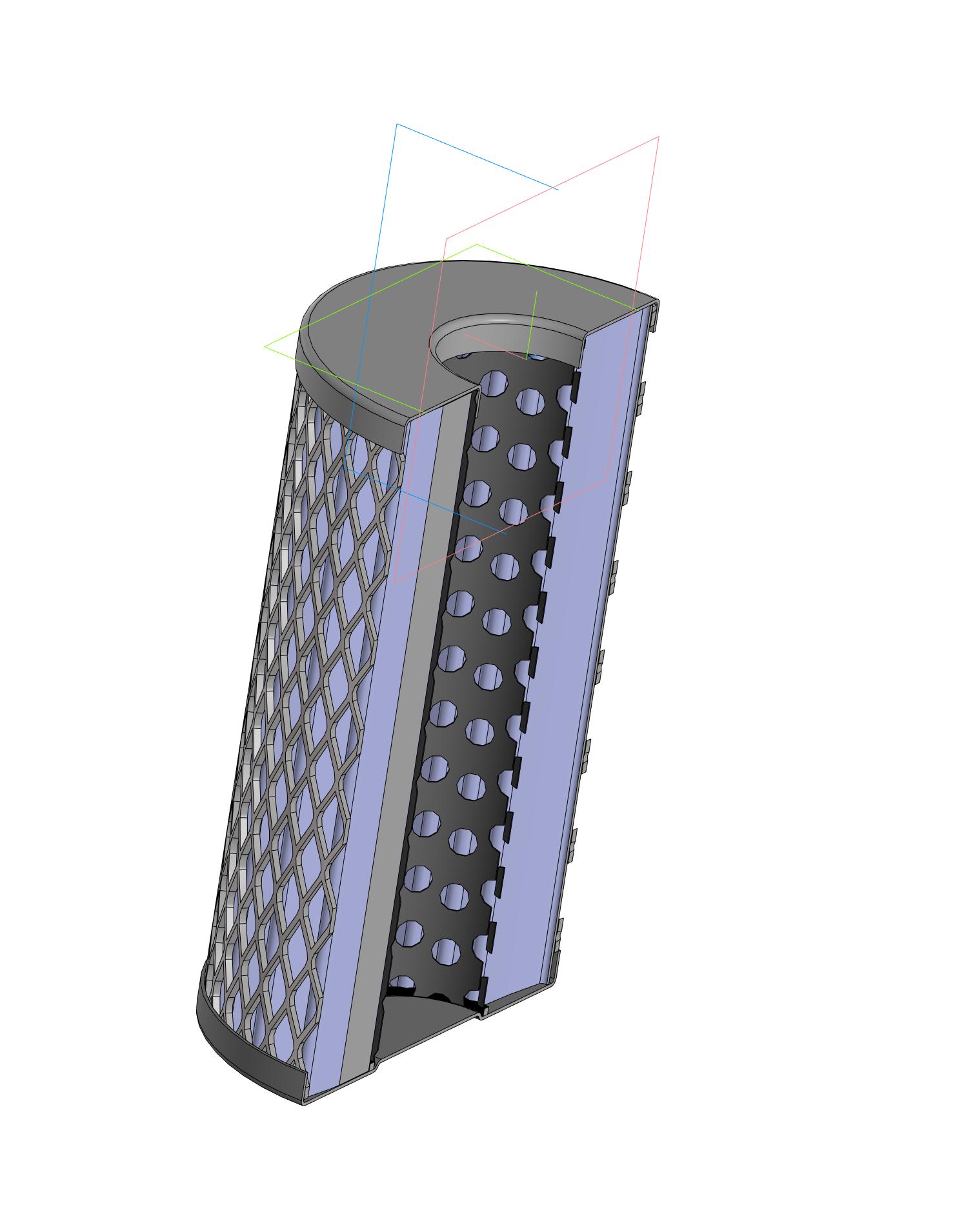

Фильтрующий элемент РЕГОТМАС 605Г-1-04-М-14

Фильтрующий элемент РЕГОТМАС 605Г-1-04-М-1
Диаметр Д=60мм
Высота Н=100мм
Диаметр посадочного отверстия д=24мм
Размеры взяты с сайта производителя и подтверждены замерами реального изделия.
На основании этого фильтрующего элемента был разработан корпус фильтра, и фильтр запущен в производство

Состав: 3D сборка и деталировка

Софт: КОМПАС-3D 20.0

Файлы:
Крышка глухая.m3d
Крышка с отверстием.m3d
Сетка внешняя.m3d
Сетка внутренняя.m3d
Сетка фильтра.m3d
Фильтрующий элемент РЕГОТМАС 605Г-1-04-М-14.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
