Фильтры напорной линии Ф7М

Фильтры напорной линии Ф7М. Фильтр напорный с датчиком загрязненности Ф7М предназначен для очистки от механических примесей минеральных масел и защиты от засорения элементов гидросистемы, расположенные непосредственно после них. Фильтры используются в металлорежущих, деревообрабатывающих и других станках, кузнечно-прессовых, литейных и других машинах.

Данная серия представлена фильтрами напорной линии:

1. Техническая характеристика фильтра напорного Ф7М 20-5 63:
- Пропускная способность номинальная, л/мин 63
- Условный проход, мм 20
- Номинальное давление, МПа 6,3
- Номинальная тонкость фильтрации, мкм 5
- Перепад давления номинальный, МПа 0,12

2. Техническая характеристика фильтра напорного Ф7М 40-25 200:
- Пропускная способность номинальная, л/мин 320
- Условный проход, мм 40
- Номинальное давление, МПа 20
- Номинальная тонкость фильтрации, мкм 25
- Перепад давления номинальный, МПа 0,16

Конструкция и принцип действия фильтров напорных Ф7М 20-5 63 и Ф7М 40-25 200 с литературы [Свешников В.К., Усов А.А. Станочные гидроприводы. Справочник,- М.Машиностроение, 1982].

Состав: Фильтры напорной линии Ф7М (2 СБ), Спецификация (4 листа). Язык документа

Софт: КОМПАС-3D 16

Файлы:
Спецификация Ф7М20-5 63 (лист 1).cdw
Спецификация Ф7М20-5 63 (лист 2).cdw
Спецификация Ф7М40-25 200 (лист 1).cdw
Спецификация Ф7М40-25 200 (лист 2).cdw

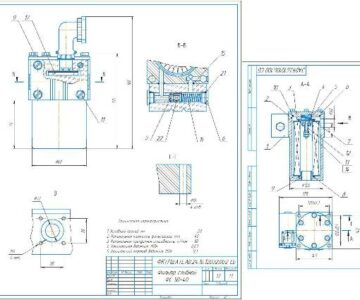

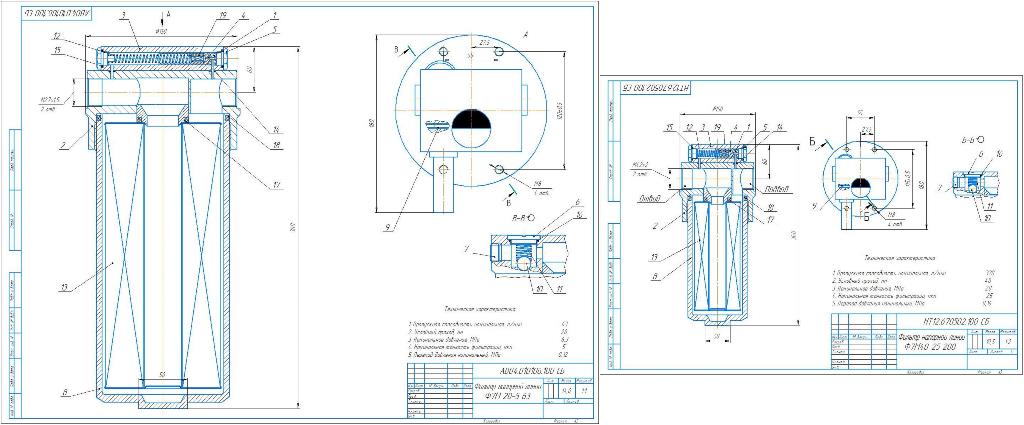

Фильтр напорной линии Ф7М20-5 63.cdw
Фильтр напорной линии Ф7М40-25 200.cdw
