Фильтры сливных линий ФС

Фильтры сливных линий ФС 200-40 и ФС 50-40 задерживают частицы загрязнений в потоке масла, сливающегося в гидробак. Данные сливные фильтры предназначены для очистки от механических примесей минеральных масел и защиты от засорения элементов гидросистемы. Фильтры устанавливаются в расточке крышки гидробака и крепятся четырьмя болтами. Отличие фильтров заключается в степени тонкости фильтрации и номинальной пропускной способности.

Данная серия представлена фильтрами:

1. Техническая характеристика фильтра сливного ФС 50-40:
- Условный проход, мм 20
- Номинальная тонкость фильтрации, мкм 40
- Номинальная пропускная способность, л/мин 50
- Номинальное давление, МПа 0,63
- Номинальный перепад давления, МПа 0,1

2. Техническая характеристика фильтра сливного ФС 200-40:
- Условный проход, мм 32
- Номинальная тонкость фильтрации, мкм 40
- Номинальная пропускная способность, л/мин 200
- Номинальное давление, МПа 0,63
- Номинальный перепад давления, МПа 0,1

Конструкция и принцип действия фильтров сливных линий ФС 200-40 и ФС 50-40 с литературы [Свешников В.К., Усов А.А. Станочные гидроприводы. Справочник,- М.Машиностроение, 1982].

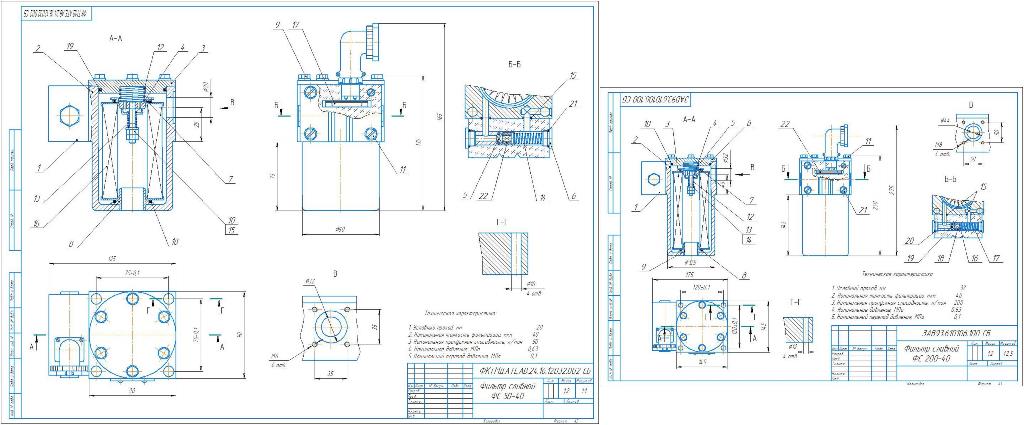

Состав: Фильтры сливных линий ФС 200-40 и ФС 50-40 (2 СБ), Спецификация (4 листа). Язык документа

Софт: КОМПАС-3D 16

Файлы:
Спецификация ФС200-40 (лист 1).cdw
Спецификация ФС200-40 (лист 2).cdw
Спецификация ФС50-40 (лист 1).cdw
Спецификация ФС50-40 (лист 2).cdw
Фильтр сливной ФС200-40.cdw
Фильтр сливной ФС50-40.cdw
