Фильтры щелевые Г41-1(2) по ГОСТ 21329-75

Фильтры щелевые Г41-1(2) по ГОСТ 21329-75. Данные щелевые фильтры относятся к фильтрам напорных линий и предназначены для очистки от механических примесей минеральных масел и защиты от засорения элементов гидросистемы, расположенные непосредственно после них. Фильтры представлены в двух исполнениях: 1 - в корпусе (заводское обозначение Г41-1); 2 - встраиваемый (заводское обозначение Г41-2) не имеют стакана и предназначены для установки непосредственно в механизмы гидрофицированных машин.

Данная серия представлена щелевыми фильтрами:

1. Техническая характеристика щелевого фильтра 0,08 Г41-14 по ГОСТ 21329-75 :
- Пропускная способность номинальная, л/мин 32
- Номинальное давление, МПа 6,3
- Номинальная тонкость фильтрации, мкм 80
- Перепад давления номинальный, МПа 0,1

2. Техническая характеристика щелевого фильтра 0,12 Г41-24 по ГОСТ 21329-75 :
- Пропускная способность номинальная, л/мин 50
- Номинальное давление, МПа 6,3
- Номинальная тонкость фильтрации, мкм 120
- Перепад давления номинальный, МПа 0,1

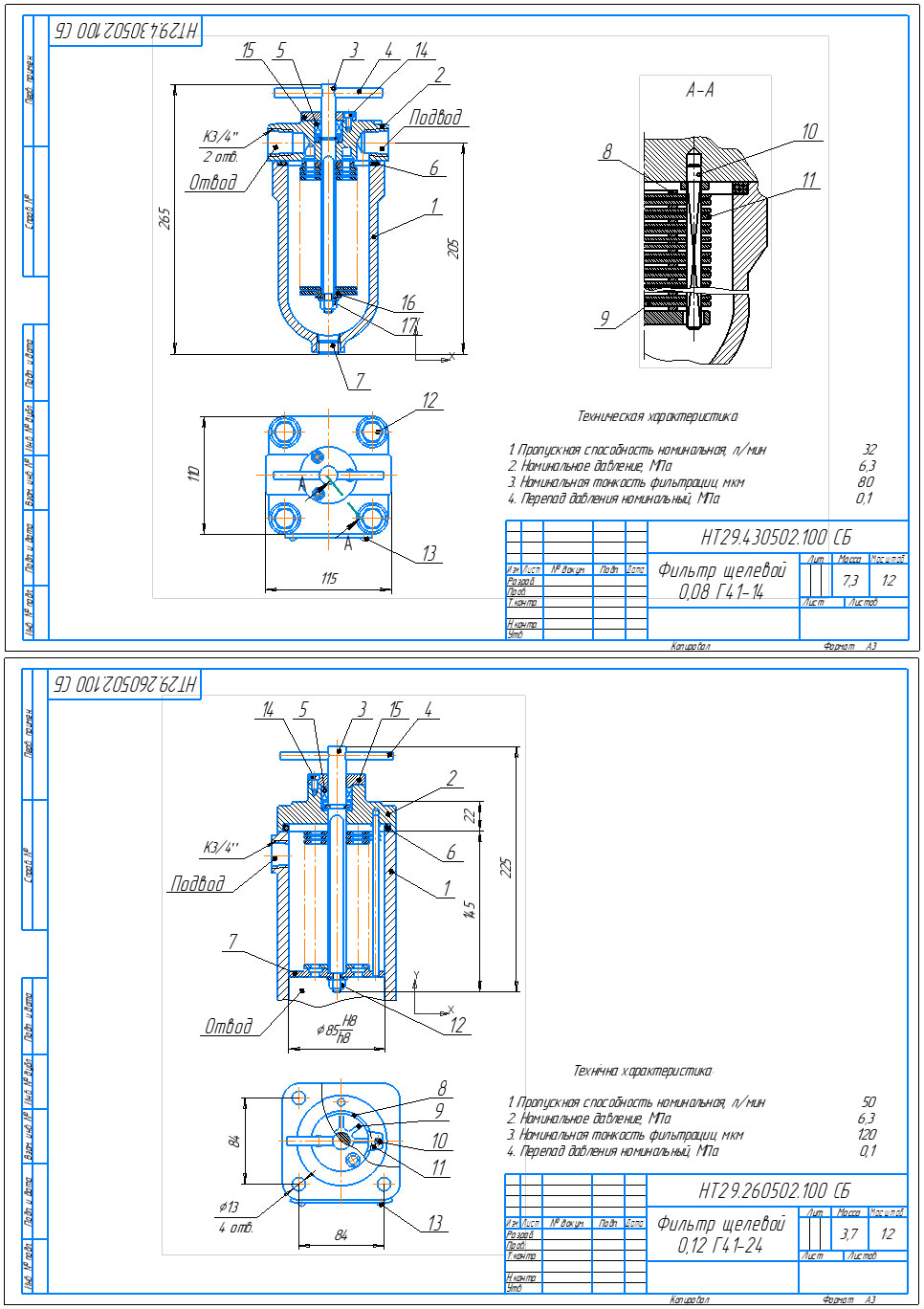

Конструкция и принцип действия фильтров щелевых 0,08 Г41-14 по ГОСТ 21329-75 и 0,12 Г41-24 по ГОСТ 21329-75 с литературы [Свешников В.К., Усов А.А. Станочные гидроприводы. Справочник,- М.Машиностроение, 1982].
