Фитинг с накидной гайкой для пластиковых трубок CAMOZZI 15118-6 G1-8

Фитинг с накидной гайкой для пластиковых трубок camozzi серия 1000 1511 8/6 G1/8.
Фитинг выполнен с рифлением резьбой и уплотнительным кольцом . С посадочной резьбой G1/8 и под трубку 8/6.
в архиве есть универсальные файлы формата .STEP

Состав: 3D Сборка Язык документа

Софт: SolidWorks 16

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Фитинг с накидной гайкой для пластиковых трубок CAMOZZI 15118-6 G1-8

CAMOZZI 15118-6_G1-8\основа.SLDPRT
CAMOZZI 15118-6_G1-8\основа.STEP
CAMOZZI 15118-6_G1-8\прижимная гайка.SLDPRT
CAMOZZI 15118-6_G1-8\прижимная гайка.STEP

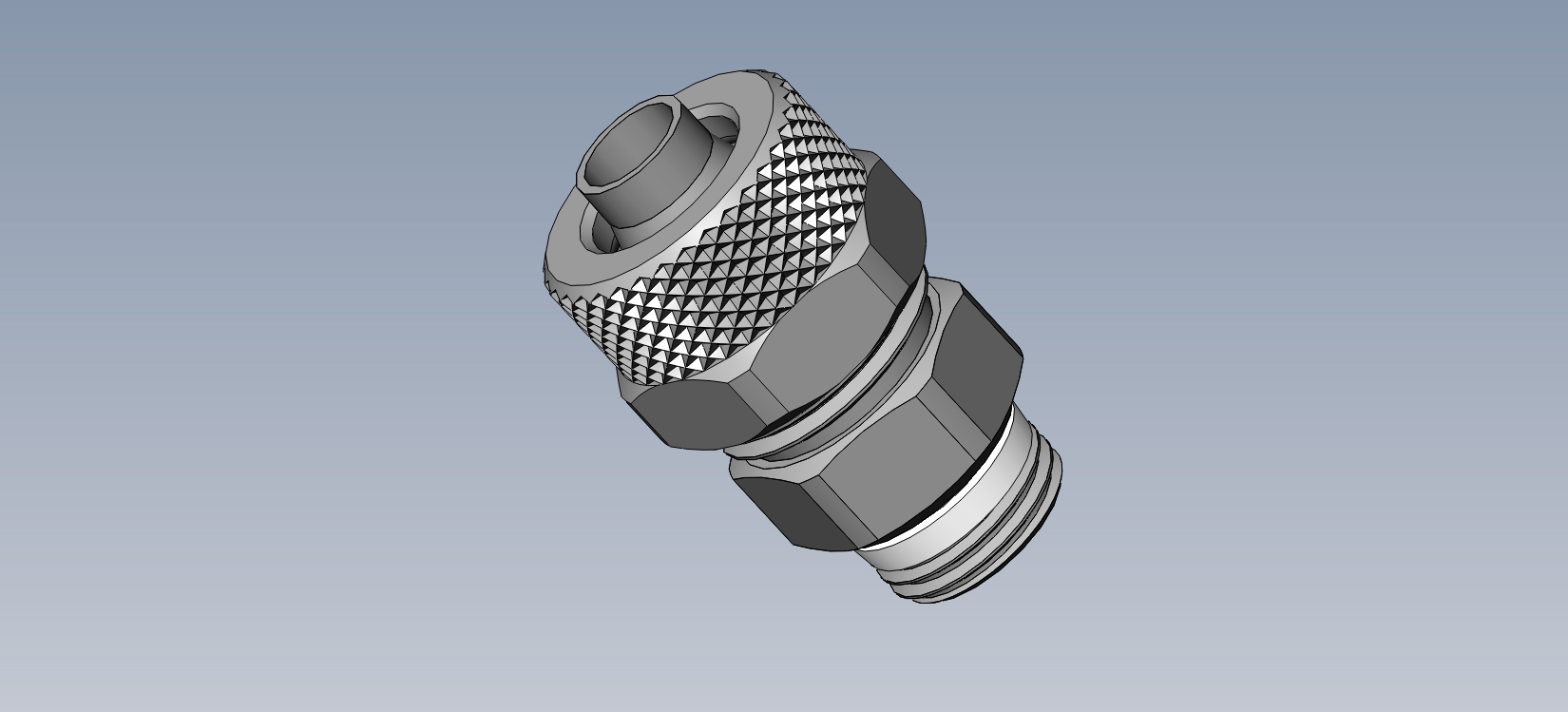

CAMOZZI 15118-6_G1-8\Сборка1.JPG
CAMOZZI 15118-6_G1-8\Сборка1.SLDASM
CAMOZZI 15118-6_G1-8\уплотнителное кольцо.SLDPRT
CAMOZZI 15118-6_G1-8\уплотнителное кольцо.STEP
CAMOZZI 15118-6_G1-8
