Газоохладитель 0,383 м²

Газоохладитель предназначен для использования в качестве концевого холодильника поршневого компрессора и устанавливается на линии подачи сжатого газа (воздуха) потребителю после ступени сжатия. Основной функцией аппарата является охлаждение сжатого газа до температуры, приемлемой для дальнейшей эксплуатации или транспортировки, что снижает тепловую нагрузку на последующее оборудование и трубопроводы, а также способствует конденсации и последующему отделению влаги из газа.

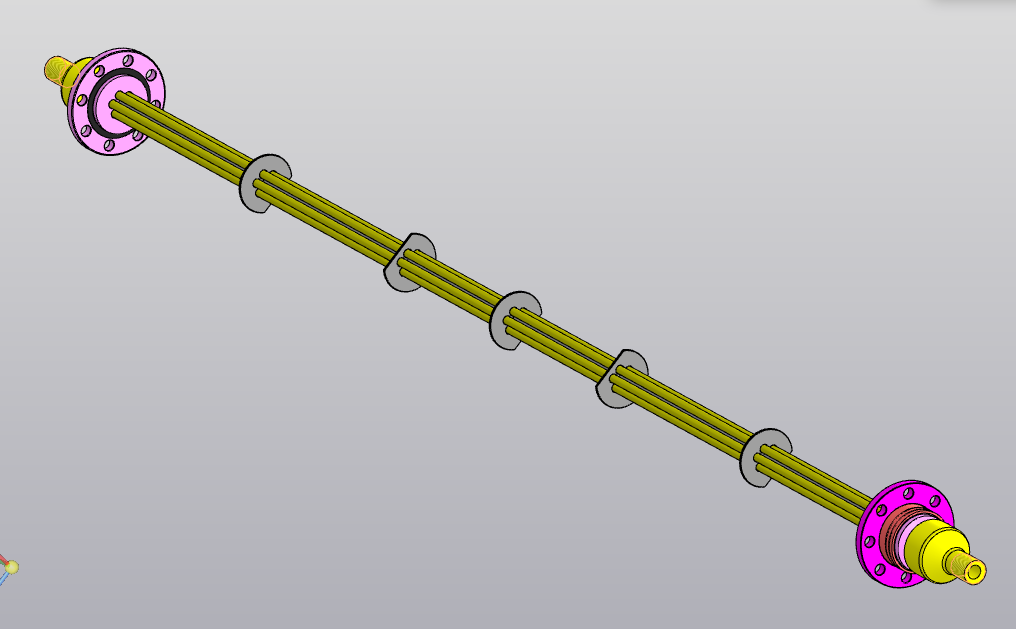

Конструктивно газоохладитель выполнен по кожухотрубному принципу и представляет собой трубный пучок, размещённый внутри водяной рубашки (кожуха). Трубный пучок собран из шести труб диаметром 14 мм с толщиной стенки 3 мм (плошадь теплообмена 0,383 м²), что обеспечивает необходимую прочность и работоспособность аппарата при высоком рабочем давлении подаваемого газа. По результатам прочностного расчёта газоохладитель рассчитан на рабочее давление газа до 400 атмосфер включительно, что относит его к оборудованию высокого давления. Ввиду малого проходного сечения трубок производительность (пропускная способность по газу) аппарата ограничена, что является закономерным следствием выбранной конструкции, обеспечивающей необходимую прочность при столь высоком давлении.

Сжатый газ движется внутри трубного пучка, а по межтрубному пространству, образованному наружным кожухом (водяной рубашкой), циркулирует охлаждающая вода, подаваемая через входной и отводимая через выходной патрубки. Таким образом реализуется противоточная схема теплообмена между горячим газом и охлаждающей водой, в результате чего на выходе из аппарата потребитель получает охлаждённый газ.

Присоединение газовых трубопроводов к газоохладителю осуществляется посредством присоединительных патрубков с метрической резьбой М42 с шагом резьбы 2 мм, выполненных под линзовое уплотнительное соединение с использованием стальной уплотнительной линзы, что обеспечивает надёжную герметизацию соединения при высоком рабочем давлении газа.

Патрубки подвода и отвода охлаждающей воды выполнены из дюймовой трубы и снабжены дюймовой трубной резьбой, что соответствует стандартным присоединительным размерам систем водяного охлаждения.

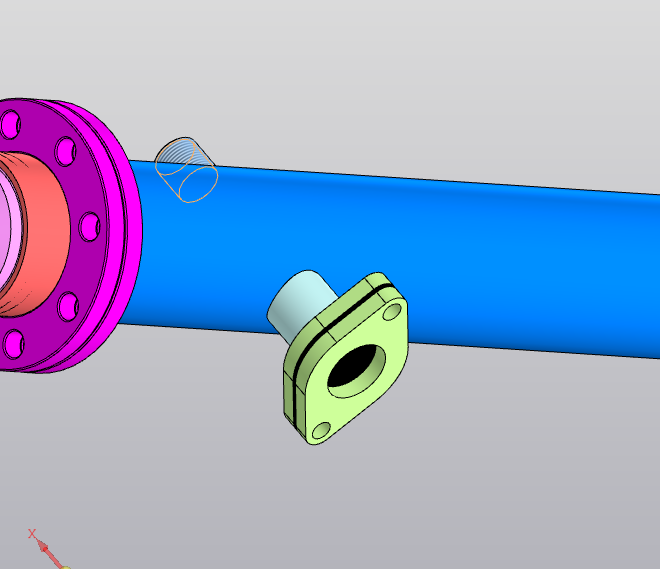

Дополнительно на кожухе (водяной рубашке) газоохладителя предусмотрено предохранительное устройство, предназначенное для защиты аппарата и обслуживающего персонала в аварийной ситуации. Конструктивно устройство состоит из патрубка и двух фланцев, между которыми зажата резиновая мембрана.

Необходимость установки данного устройства обусловлена следующим: в случае нарушения герметичности разделения газовой и водяной полостей аппарата (например, вследствие коррозионного повреждения или иного дефекта трубного пучка), находящийся под высоким давлением газ может проникнуть в водяную рубашку, которая не рассчитана на такое давление. Поскольку кожух (водяная рубашка) является низконапорным элементом конструкции, его разрушение под воздействием высокого газового давления представляло бы серьёзную опасность для окружающего оборудования и обслуживающего персонала.

Резиновая мембрана предохранительного устройства выполняет функцию слабого звена конструкции: при попадании газа под высоким давлением в полость водяной рубашки мембрана разрушается (прорывается) первой, поскольку рассчитана на существенно меньшее давление, чем корпус кожуха. Тем самым обеспечивается контролируемый сброс избыточного давления через патрубок предохранительного устройства наружу, что предотвращает разрушение (разрыв) водяной рубашки и прочих элементов газоохладителя и исключает угрозу для жизни и здоровья людей, находящихся вблизи оборудования.

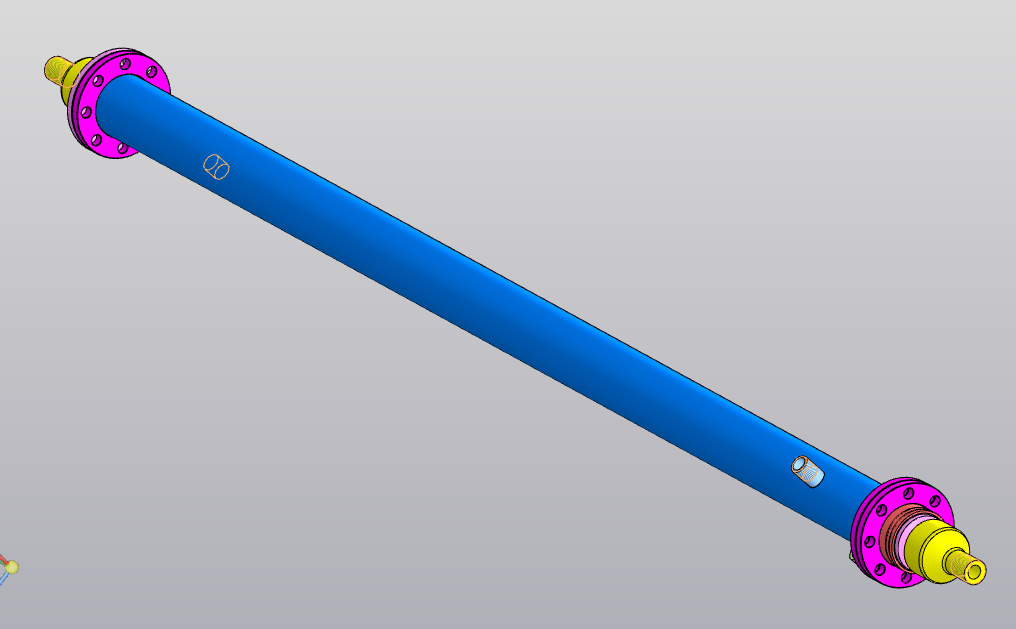

Габаритные размеры газоохладителя составляют: длина - 2500 мм (2,5 м), максимальный диаметр по фланцу - 200 мм. Аппарат выполнен с фланцевыми присоединениями на торцах трубного пучка, фиксирующими трубный пучок внутри водяной рубашки и обеспечивающими разъёмность конструкции для проведения технического обслуживания.
