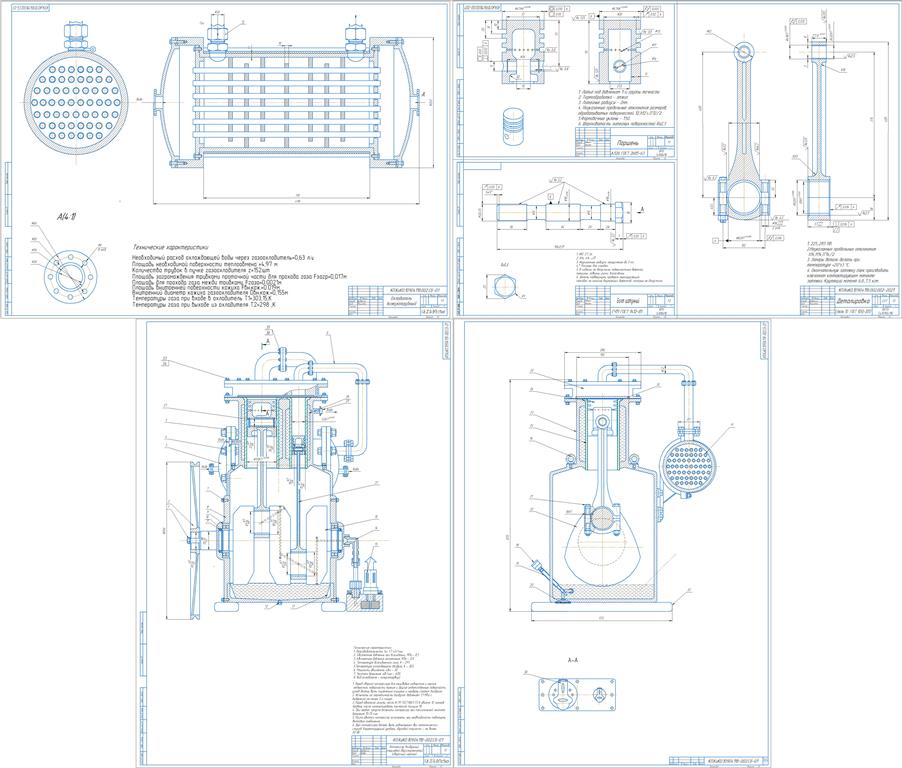

Поршневой двухступенчатый воздушный компрессор с цилиндрами простого действия и промежуточным газоохладителем - давление нагнетания 0,9 МПа

Белорусский Национальный Технический Университет
кафедра "Вакуумная и компрессорная техника"
КУРСОВОЙ  ПРОЕКТ на тему: Поршневой двухступенчатый воздушный компрессор с цилиндрами простого действия и промежуточным газоохладителем
МИНСК 2021

Целью данной курсовой работы является проектирование и расчет поршневого двухступенчатого воздушного компрессора с цилиндрами простого действия и промежуточным охладителем.
Исходные данные:
Давление всасывания P_вс=0,1 МПа
Давление нагнетания P_н=0,9 МПа
Температура всасываемого газа T_вс=18℃
Температура охлаждающей воды T_охл=30℃
Производительность компрессора V_е=2 м^3⁄мин
Частота вращения вала компрессора n=600〖мин〗^(-1)
Показатель политропы сжатия n=1,20
Компоновка компрессора: Вертикальный
Вид охладителя: Кожухотрубный
Введение 3
1 Тепловой расчёт двухступенчатого поршневого компрессора 5
1.1 Распределенее повышения давления по ступеням 5
1.2 Определение показателей политроп сжатия и расширения 7
1.3 Определение коэффициента подачи 8
1.4 Определение основных размеров и параметров ступеней 9
1.5 Определение температуры нагнетания 12
1.6 Определение мощности привода компрессора 13
2 Проектирование поршневого компрессора 15
2.1 Определение толщины стенок цилиндра 15
2.2 Определение размеров основных элементов поршня и поршневых колец. выбор поршневых колец. 15
2.3 Определение основных размеров шатуна и шатунных болтов 18
2.4 Выбор клапанов по пропускной способности. подбор пружин клапанов 23
2.5 Проетирование газоохладителя 30
2.5.1 Расчет расхода охлаждающей жидкости 31
2.5.2 Определение площади поверхности теплообмена 33
2.5.3 Определение основных геометрических параметров газоохладителя 33
3 Динамический расчет компрессора 34
3.1 Расчет сил действующих при поступательном движении 34
3.2 Расчет сил, действующих при вращательном движении 46
3.3 Определение размеров маховика 58
4 Смазка компрессора 61
Заключение 64
Список использованных источников 65
Приложение А. 66
