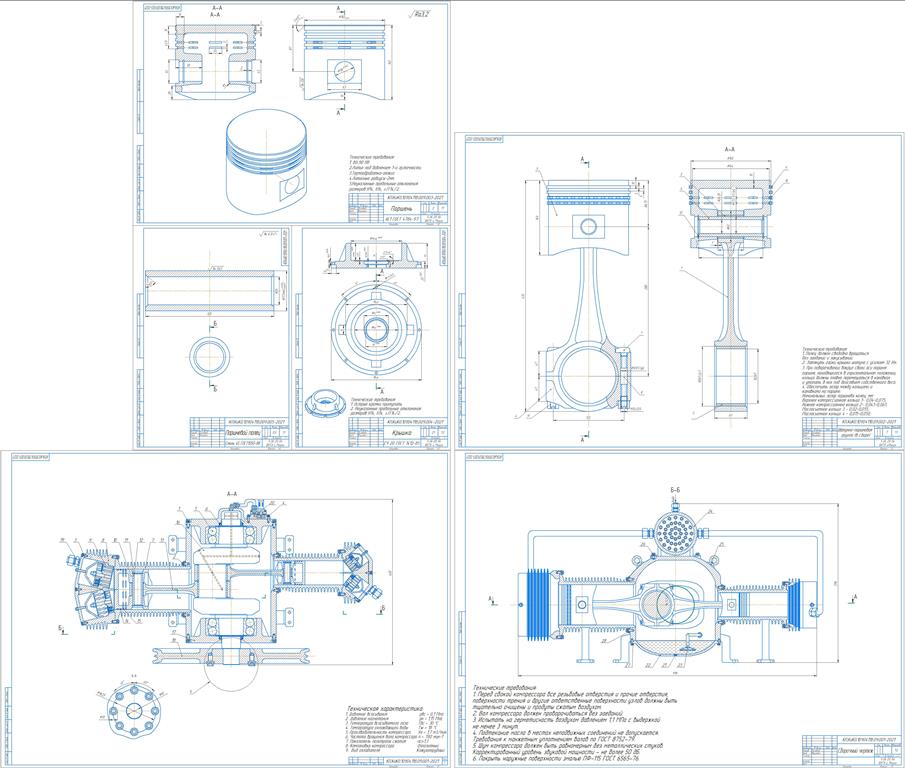

Поршневой двухступенчатый воздушный компрессор с цилиндрами простого действия и промежуточным газоохладителем - давление всасывания рвс = 0,1 Мпа

БНТУ
Кафедра: ИПФ
Курсовой проект по дисциплине: "Компрессора"
На тему: "Поршневой двухступенчатый воздушный компрессор с цилиндрами простого действия и промежуточным газоохладителем"
Минск 2021

Исходные данные:
Давление всасывания рвс = 0,1 Мпа
Давление нагнетания рн = 1,15 Мпа
Температура всасываемого газа Твс = 30 °С
Температура охлаждающей воды Тw = 18 °С
Производительность компрессора Ve = 1,7 м3/мин
Частота вращения вала компрессора n = 780 мин-1
Показатель политропы сжатия nci=1,3
Компоновка компрессора Оппозитный
Вид охладителя Кожухотрубный

Содержание
Введение 3
1. Тепловой расчёт двухступенчатого поршневого компрессора 5
1.1 Распределенее повышения давления по ступеням 5
1.2 Определение показателей политроп сжатия и расширения 7
1.3 Определение коэффициента подачи 8
1.4 Определение основных размеров и параметров ступеней 9
1.5 Определение температуры нагнетания 12
1.6 Определение мощности привода компрессора 13
2. Проектирование поршневого компрессора 15
2.1 Определение толщины стенок цилиндра 15
2.2 Определение размеров основных элементов поршня и поршневых колец. выбор поршневых колец. 15
2.3 Определение основных размеров шатуна и шатунных болтов 18
2.4 Выбор клапанов по пропускной способности. Подбор пружин клапанов……… ……………………………………………………………….23
2.5 Проетирование газоохладителя 30
2.5.1 Расчет расхода охлаждающей жидкости 31
2.5.2 Определение площади поверхности теплообмена 33
2.5.3 Определение основных геометрических параметров газоохладителя 33
3. Динамический расчет компрессора 34
3.1 Расчет сил действующих при поступательном движении 34
3.2 Расчет сил, действующих при вращательном движении 46
3.3 Определение размеров маховика 58
4. Смазка компрессора 61
5. Сборка компрессора…………………………………………….………..….63
Заключение 64
Список использованных источников 65
Приложение А. 66
