МГТУ им. Н.Э. Баумана 2026 г.
Сжимаемый газ: азот
Начальное давление: 0,15 МПа
Конечное давление 15 МПа
Производительность : 675 кг/ч
- Главная -
- Чертежи -
- Инженерные системы -
- Хладотехника и холодильные установки -
- Поршневой компрессор высокого давления 3Д

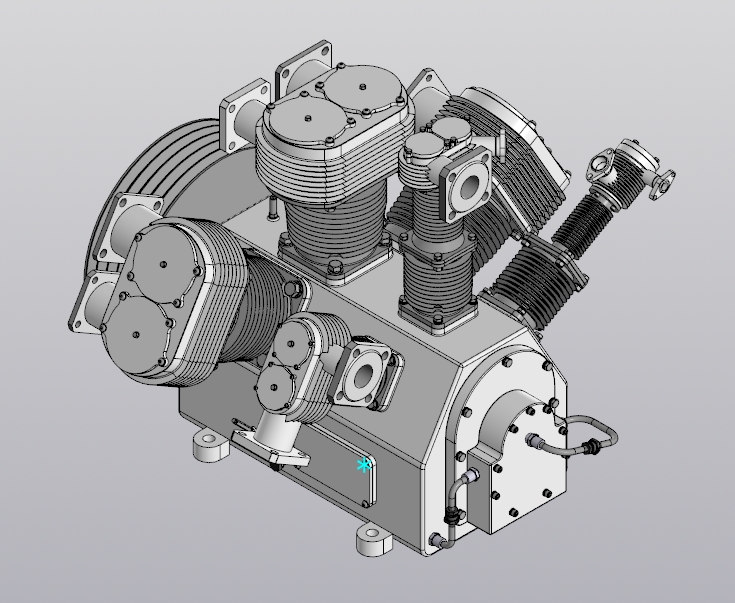

Поршневой компрессор высокого давления 3Д
0
0
13
0
0
150
Сообщить о проблеме
Автор
user-5145569
Дата
09.04.2026
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 23
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Вал коленчатый в сборе.a3d
-
Утяжелитель 2.a3d
-
Утяжелитель призматический 2.m3d
-
Утяжелитель цилиндрический.m3d
-
-
-
Всасывающий клапан ЛУ-125-0,6.a3d
-
Нагнетательный клпапн ЛУ-125-0,6.a3d
-
Ограничитель подъема.m3d
-
Седло.m3d
-
-
-
Корпус фильтра.m3d
-
Сетка.m3d
-
Фильтр.a3d
-
Фильтр.m3d
-
-
-
Головка второй ступени ступени.m3d
-
Головка цилиндра второй ступени.a3d
-
Фланец.m3d
-
-
-
Головка первой ступени.m3d
-
Головка цилиндра первой ступени.a3d
-
Крышка головки цилиндра первой ступени.m3d
-
Прокладка.m3d
-
Фланец D=90 мм.m3d
-
Фланец D=100 мм.m3d
-
-
-
Головка пятой ступени.m3d
-
Головка цилиндра пятой ступени.a3d
-
Кольцо уплотнительное.m3d
-
Крышка головки пятой ступени.m3d
-
Прокладка головки цилиндра.m3d
-
Прокладка крышки.m3d
-
Прокладка стакана.m3d
-
Проклакда клапана.m3d
-
Стакан пятой ступени.m3d
-
Фланец.m3d
-
-
-
Головка третьей ступени.a3d
-
Головка цилиндра третьей ступени.m3d
-
Крышка головки цилинлра третьей ступени.m3d
-
Прокладка крышки.m3d
-
Фланец.m3d
-
-
-
Головка цилиндра четвертой ступени.a3d
-
Головка четвертой ступени.m3d
-
Крышка четвертой ступени.m3d
-
Прокладка 63х55х1.m3d
-
Прокладка головки четвертйо ступени.m3d
-
Проклака.m3d
-
Фланец 1.m3d
-
-
-
Верхняя часть.m3d
-
Клапан ВКТ 55-1,5-10.a3d
-
Низ.m3d
-
Шпилька.m3d
-
-
-
Верх.m3d
-
Клапан ВКТ 70-2,5-1,6.a3d
-
НИЗ.m3d
-
Шпилька.m3d
-
-
-
Клапан.m3d
-
Клапан КК-42.a3d
-
Шпилька м8.m3d
-
-
-
Ogranichitel_podema_klapana_KT_110-2-1.m3d
-
Клапан ВКТ 110-2,0-1,0.a3d
-
Прокладка 122х110х1.m3d
-
Седло.m3d
-
Шпилька центрирующая.m3d
-
-
-
ВЕРХ.m3d
-
Клапан НКТ-55-1,5-10.a3d
-
нИЗ.m3d
-
шпилька.m3d
-
-
-
Клапан НКТ 70-4,0-2,0.a3d
-
Шпилька.m3d
-
верх.m3d
-
низ.m3d
-
-
-
Клапан НКТ 100-2,0-1,6.a3d
-
Ограничитель подъема.m3d
-
Прокладка 112х100х1.m3d
-
Седло.m3d
-
Шпилкьа.m3d
-
-
-
Винт установочный.m3d
-
Зубчатое колесо.m3d
-
Корпус насоса в сборе.a3d
-
Крышка насоса.m3d
-
Ось.m3d
-
Пластина торцевая.m3d
-
Пластина торцевая _ 2.m3d
-
Пробка 1 8.m3d
-
Прокладка насоса.m3d
-
Пружина запорная.m3d
-
Труба@Нестандартная труба@L = 350.2 мм.m3d
-
Шарик запорный.m3d
-
Шестерня.m3d
-
Шток направляющий.m3d
-
-
-
-
Крышка шатуна второй ступени.m3d
-
Шатун второй ступени.m3d
-
-
Вкладыш второй ступени.m3d
-
Втулка шатуна второй ступени.m3d
-
Деталь.m3d
-
Кольцо М 145х5 ГОСТ 9515-81.m3d
-
Кольцо У 145х5 ГОСТ 9515-81.m3d
-
Палец второй ступени.m3d
-
Поршень второй ступени.m3d
-
Шатунно-поршневая группа второй ступени.a3d
-
-
-
-
Верхний поршень пятой ступени.m3d
-
Поршень пятой ступени.a3d
-
-
Кольцо У 38х1,7.m3d
-
Шатунно-поршневая группа пятой ступени.a3d
-
-
-
-
Крышка шатуна третьей ступени.m3d
-
Шатун третьей ступени.m3d
-
-
Болт шатунный третьей ступени.m3d
-
Вкладыш третьей ступени.m3d
-
Втулка третьей ступени.m3d
-
Кольцо М 90х3.2.m3d
-
Палец третьей ступени.m3d
-
Поршень трейтьей ступени.m3d
-
Шатунно-поршневая группа третьей ступени.a3d
-
-
-
-
Верхний поршень четвертой ступени.m3d
-
Втулка прижиная четвертой ступени.m3d
-
Компенсатор четвертой ступени.m3d
-
Нижний поршень четвертой ступени.m3d
-
Поршень четвертой ступени.a3d
-
Шайба сферическая.m3d
-
-
Кольцо У60х2,4.m3d
-
Шатунно-поршневая группа четвертой ступени.a3d
-
-
-
-
Крышка шатуна первой ступени.m3d
-
Шатун первой ступени.m3d
-
-
Болт со звездообразной головкой B М10x1,25x80 ГОСТ 52854-2007.m3d
-
Вкладыш первой ступени.m3d
-
Втулка первой сутпени.m3d
-
Кольцо М165х3 ГОСТ 9515-81.m3d
-
Кольцо У165х3 ГОСТ 9515-81.m3d
-
Палец первой ступени.m3d
-
Поршень первой ступени.m3d
-
Шатунно-поршневая группа 1 ступени.a3d
-
Шатунный болт первой ступени.a3d
-
-
Вал коленчатый.m3d
-
Картер.m3d
-
Кольцо уплотнительное третьей ступени.m3d
-
Кольцо щупа.m3d
-
Компрессор.a3d
-
Компрессор.stp
-
Крышка картера.m3d
-
Крышка картера 2.m3d
-
Линия филтрации масла.a3d
-
Нижний цилиндр четвертой и пятой ступеней.m3d
-
Прокладка 79х70х1.m3d
-
Прокладка головки первой ступени.m3d
-
Прокладка головки третьей ступени.m3d
-
Прокладка картера второй ступени ступени.m3d
-
Прокладка картера первой ступени.m3d
-
Прокладка картера третьей ступени.m3d
-
Прокладка крышки картера.m3d
-
Прокладка крышки картера _ 2.m3d
-
Прокладка сервисной крышки.m3d
-
СХЕМА.cdw
-
Сальник уплотнительный первой ступени.m3d
-
Сапун.m3d
-
Сервичная крышка.m3d
-
Труба.m3d
-
Труба@Нестандартная труба@L = 161.4 мм.m3d
-
Труба@Нестандартная труба@L = 197.4 мм.m3d
-
Труба@Нестандартная труба@L = 197.4 мм.stp
-
Труба@Нестандартная труба@L = 197.4 мм_1.m3d
-
Утяжелитель призматический.m3d
-
Фонарь второй ступени.m3d
-
Фонарь второй ступени на нагнетающий клапан.m3d
-
Фонарь первой ступени.m3d
-
Фонарь третьей ступени.m3d
-
Цилиндр второй ступени ступени.m3d
-
Цилиндр первой ступени.m3d
-
Цилиндр пятой ступени.m3d
-
Цилиндр третьей ступени.m3d
-
Цилиндр шестой ступени.m3d
-
Шайба упорная.m3d
-
Шкив 1 С 2.355.57.СТ 20 ГОСТ 20889-88.m3d
-
Щуп 7053-0012 ГОСТ 8926-68.m3d
-
