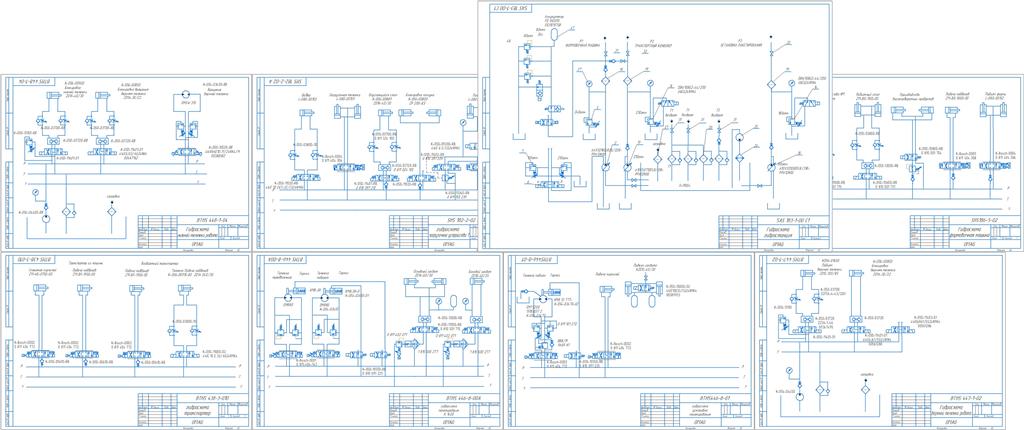

Гидравлические схемы линии произвоства тротуарной плитки "Omag"

Линия "Omag" предназначена - для изготовления тротуарной плитки и бордюрного камня .
Линия "Omag"состоит из:
1 Мешалки для приготовления песчаной смеси.
2. Ленточного транспортера для подачи смеси в пресс.
3. Транспортеров для подачи рабочих поддонов к прессу и от пресса.
4. Пресса для формовки кирпичей из смеси.
5. Двух накопителей загрузки и выгрузки стеллажей поддонов с кирпичами в сушильные камеры.
6. Робота погрузчика для подачи стеллажей поддонов с кирпичами от пресса в сушильные камеры и из камер к транспортеру.
7. Передаточной тележки с поворотным кругом. Тележка транспортирует робота погрузчика к сушильным камерам и служит для разворота робота.
8. Транспортеров для подачи поддонов с кирпичами к укладчику пачек в палеты..
9. Транспортера для подачи палет для ручной упаковки.
Работа линии: песчаная смесь, приготовленная в мешалке ленточным транспортером доставляется к прессу в мерный ящик.
Из мерного ящика смесь подаётся в форму пресса, где разравнивается тележкой мерного ящика.
Затем происходит формирование кирпичей, на рабочем поддоне, при прессовании и вибрации пресс-формы.
Затем поддон с кирпичами, , поступает в накопители.
Из накопителя поддоны роботом подаются в камеры для сушки и набора прочности.
Из камер поддоны кирпичом, тем же роботом, подаются к накопителю .
Из накопителя поддоны поступают на транспортер .
С транспортера кирпичи укладчиком слоев укладываются в полеты на транспортные поддоны.
Полеты с кирпичами поступают на ручную упаковку.
Рабочие поддоны очищаются ,переворачиваются и поперечным транспортером подаются к прессу.
