Гидравлический цилиндр сборочный чертеж

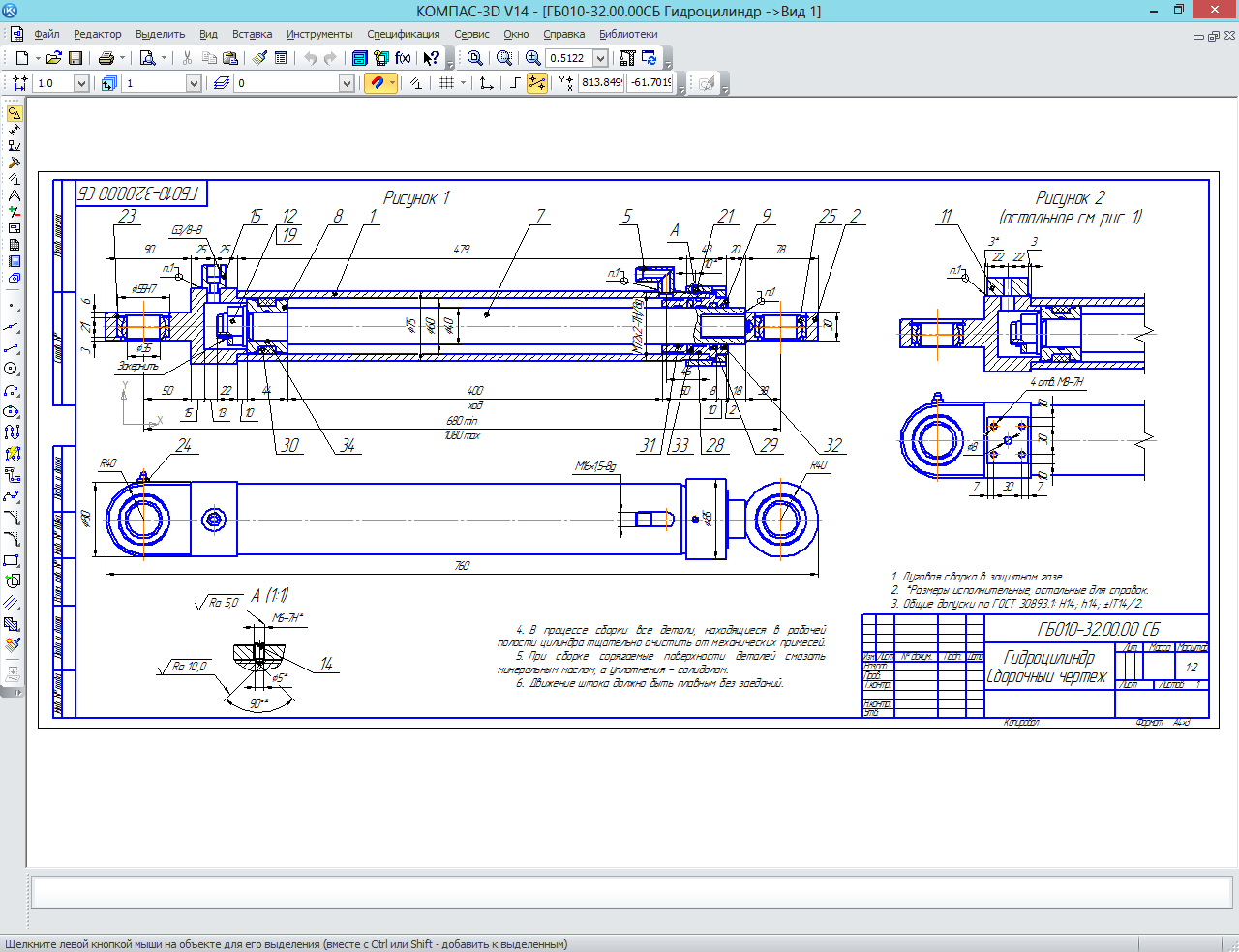

Гидравлический цилиндр (75х60, ход 400) раскрытия рычажного механизма автогидроподъемника Випо 20.01 до 06.2011 года выпуска,уплотнения фирмы Gappi. Чертеж предназначен для изготовления г\цилиндра и применения в ремонте, указанного подъемника. Номинальное давление 20 Mpa, максимальное давление 30 Mpa

Состав: Сборочный чертеж гидроцилинда, сборочный чертеж гильзы гидроцилиндра, спецификация.

Софт: КОМПАС-3D V14

Файлы:
ГБ010-32.00.00СБ Гидроцилиндр/
ГБ010-32.00.00СБ Гидроцилиндр/ГБ010-32.00.00 Гидроцилиндр (спец).spw
ГБ010-32.00.00СБ Гидроцилиндр/ГБ010-32.00.00СБ Гидроцилиндр.cdw
ГБ010-32.00.00СБ Гидроцилиндр/ГБ010-32.10.00 СБ Гильза.cdw
ГБ010-32.00.00СБ Гидроцилиндр/ГБ010-32.10.00 Гильза (спец).spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
