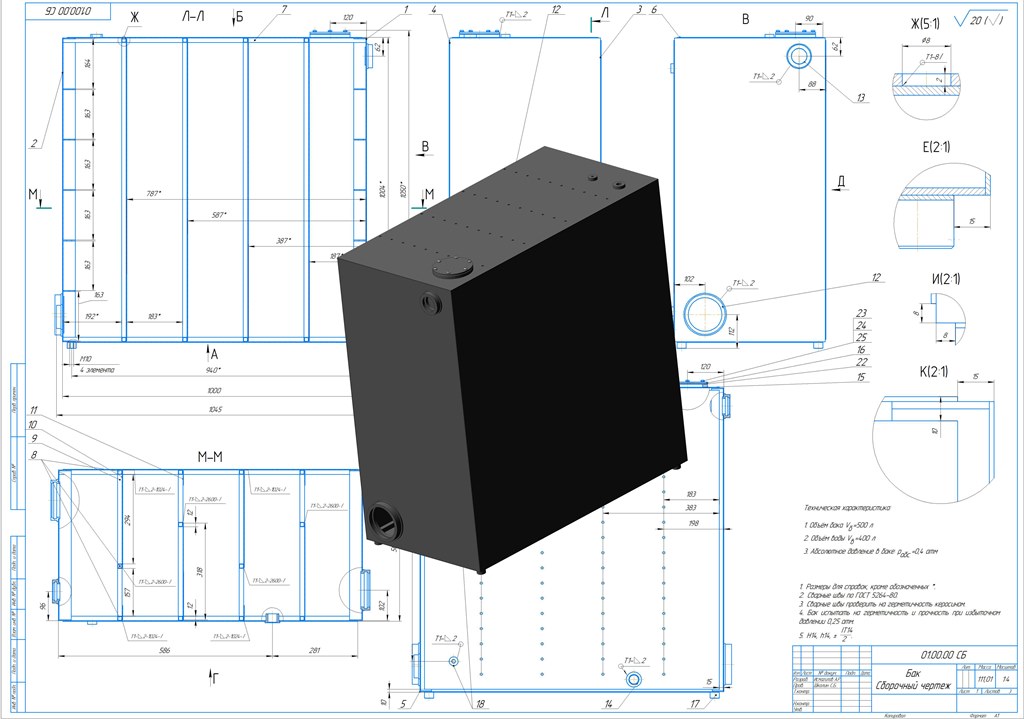

Гидробак сварной конструкции из нержавеющей стали объёмом 500 л

Гидробак объёмом 500 л предназначен для хранения, охлаждения, успокоения потока воды. Рассчитан на вместимость воды объёмом 400 л. Внутри расположены перегородки для деаэрации воды. Абсолютное давление внутри соответствует диапазону от 40 до 120 кПа.

Состав: 3D Сборка, конструкторская документация

Софт: КОМПАС-3D 16

Файлы:

Каталог
Машиностроение и механика
Гидравлика и пневматика
Гидробак сварной конструкции из нержавеющей стали объёмом 500 л

Фланец Ф125.m3d

Сборка левой торцевой стенки с ребрами.a3d

16.00 - Крышка люка.m3d

04.00 - Стенка задняя.m3d

Фланец Ф50 каналья.m3d

19.00 - Бонка G 0.125''.m3d

20.00 - Бонка G 0.5''.m3d

ребро торцевой стенки.m3d

Сборка правой торцевой стенки с ребрами.a3d

Лист 2.m3d

Фланец Ф100 каналья.m3d

Бак.a3d

13.00 - Фланец Ф50.m3d

Левая торцевая стенка.m3d

Лист 1.m3d

08.00 - Труба 2.m3d

07.00 - Труба 1.m3d

14.00 - Бонка 1''.m3d

12.00 - Фланец Ф100.m3d

17.00 - Бонка М10.m3d

11.00 - Лист 3.m3d

18.00 - Бонка G 0.25''.m3d

боковая полоска.m3d

15.00 - Люк.m3d

Конструкторская документация/

Конструкторская документация/14.00 - Бонка 1''.cdw

Конструкторская документация/01.19.00 - Бонка G 0.125''.cdw

Конструкторская документация/16.00 - Крышка люка.cdw

Конструкторская документация/02.03 - левая торцевая стенка.cdw

Конструкторская документация/12.00 - Фланец Ф100.cdw

Конструкторская документация/01.00 - Сборка стенки торцевой правой с ребрами.cdw

Конструкторская документация/09.00 - Труба 3.cdw

Конструкторская документация/сколько листо.frw

Конструкторская документация/01.00.00 - Сборочный чертеж бака.spw

Конструкторская документация/11.00 - Лист 3.cdw

Конструкторская документация/06.00 - Крышка бака.cdw

Конструкторская документация/04.00 - Стенка задняя.cdw

Конструкторская документация/01.00 - Сборка стенки торцевой правой (размеры).spw

Конструкторская документация/02.00 - Сборка стенки торцевой левой с ребрами.cdw

Конструкторская документация/08.00 - Труба 2.cdw

Конструкторская документация/17.00 - Бонка М10.cdw

Конструкторская документация/01.03 - правая торцевая стенка.cdw

Конструкторская документация/02.00 - Сборка стенки торцевой левой.spw

Конструкторская документация/01.02 - Лист 2.cdw

Конструкторская документация/01.00.00 - Сборочный чертеж бака (размеры листов).spw

Конструкторская документация/15.00 - Люк.cdw

Конструкторская документация/07.00 - Труба 1.cdw

Конструкторская документация/02.00 - Сборка стенки торцевой левой (размеры).spw

Конструкторская документация/18.00 - Бонка G1.4''.cdw

Конструкторская документация/03.00 - Стенка передняя.cdw

Конструкторская документация/01.01 - Лист 1.cdw

Конструкторская документация/05.00 - Дно.cdw

Конструкторская документация/Сборочный чертеж бака.cdw

Конструкторская документация/01.20.00 - Бонка G 0.5''.cdw

Конструкторская документация/10.00 - Перегородка.cdw

Конструкторская документация/01.00 - Сборка стенки торцевой правой.spw

Конструкторская документация/13.00 - Фланец Ф50.cdw

05.00 - Дно.m3d

03.00 - Стенка передняя.m3d

09.00 - Труба 3.m3d

правая торцевая стенка.m3d

06.00 - Крышка бака.m3d

прокладка для люка.m3d

10.00 - Перегородка.m3d
