Гидроцилиндр (Ход поршня - 1322 мм)

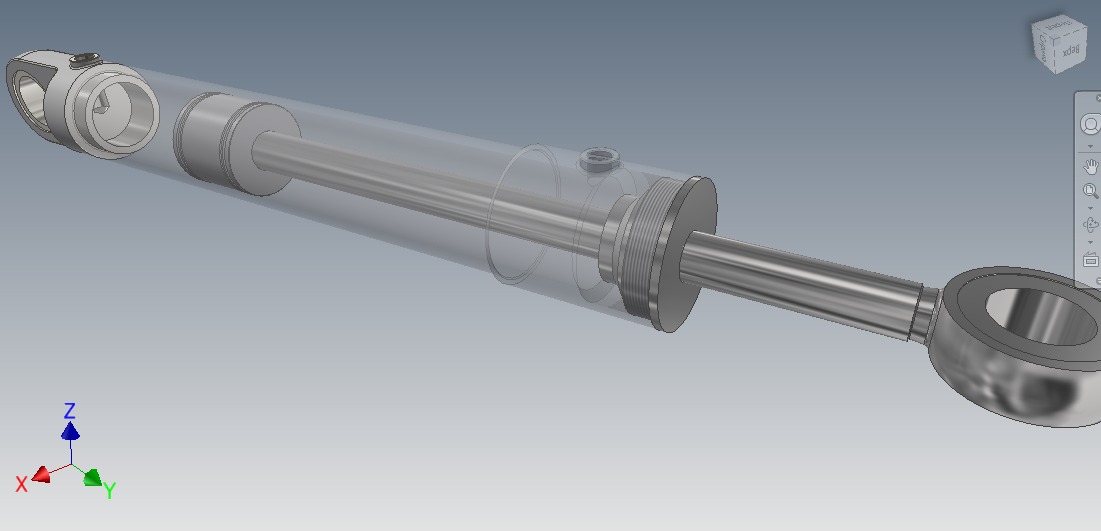

Гидроцилиндр двустороннего действия. Такие гидроцилиндры осуществляют, например, подъём-опускание рабочих органов многих СДМ. Ход поршня - 1322 мм; диаметр поршня - 230 мм.

Состав: 3D Сборка

Софт: Autodesk Inventor 2016

Файлы:
Гидроцилиндр.iam
Букса.ipt
Корпус.ipt
Шток.ipt
Проушина.ipt
Крышка.ipt
Поршень.ipt
Крышка резьбовая.ipt
