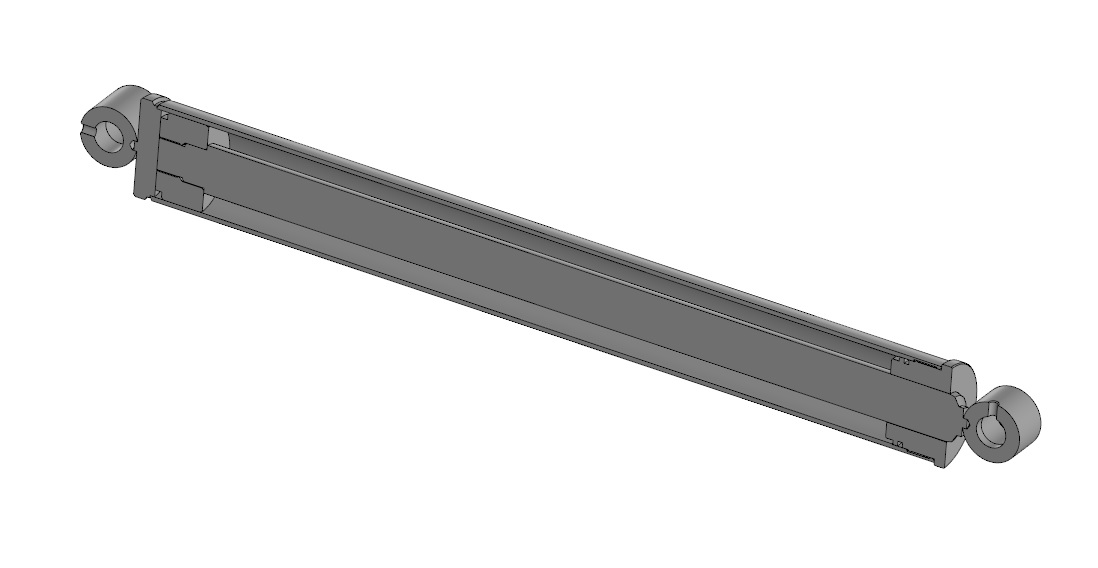

Сборка гидроцилиндра, выполненная твердотельным моделированием. Параметры гидроцилиндра: 1) Диаметр гильзы - 90 мм, 2) Диаметр штока - 50 мм, 3) Ход - 720 мм. Сборка содержит такие элементы как: гильза, шток, букса, поршень, проушины крепления.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Трехмерная модель гидроцилиндра (Ход - 720 мм)
Трехмерная модель гидроцилиндра (Ход - 720 мм)
0
0
27
0
0
20
Сообщить о проблеме
Автор
EvgeniyStepanov1991
Дата
06.05.2025
Язык
Русский
Состав
3D Сборка (в дереве предупреждения)
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Бобышка ГЦ подъема.m3d
-
Букса ГЦ подъема.m3d
-
Втулка гильзы ГЦ подъема.m3d
-
Втулка штока ГЦ подъема.m3d
-
ГЦ подъема в сборе.a3d
-
Гильза ГЦ подъема.m3d
-
Донышко ГЦ подъема.m3d
-
Поршень ГЦ подъема.m3d
-
Шток ГЦ подъема.m3d
