Гидроцилиндр 150х125

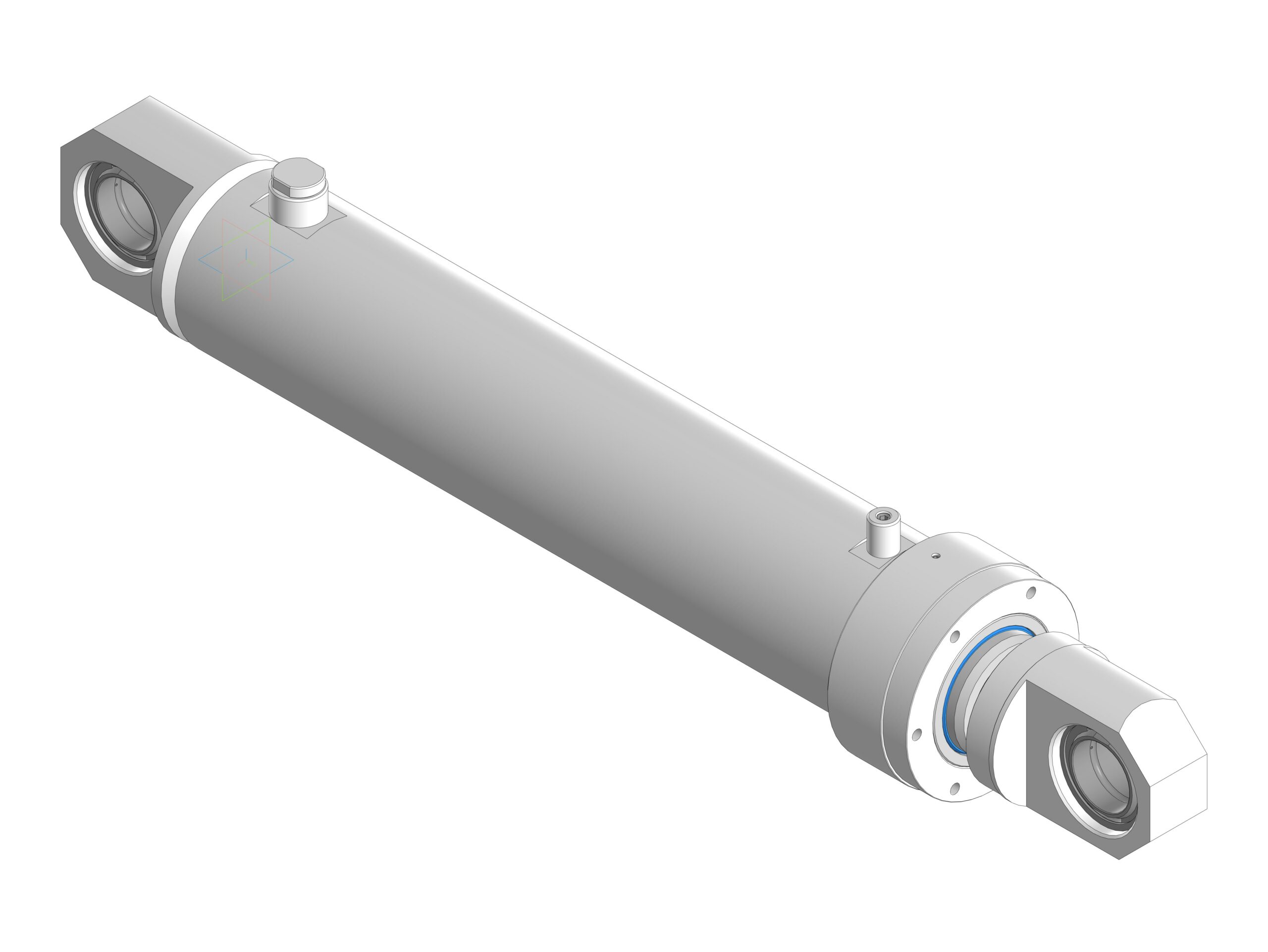

Модель гидроцилиндра с подробной деталировкой в масштабе 1:1 (твердотельное моделирование) с историей построения. Гидроцилиндр используется в прессовом оборудовании.

Состав: 3D Сборка из отдельных твердотельных компонентов

Софт: КОМПАС-3D 19

Файлы:

01.04.2022.100 Гидроцилиндр 150х125.a3d

01.04.2022.100 Гидроцилиндр 150х125.jpg

01.04.2022.101 Букса.m3d

01.04.2022.102 Плунжер2.m3d

01.04.2022.103 Кольцо.m3d

01.04.2022.103 Кольцо2.m3d

01.04.2022.104 Крышка.m3d

01.04.2022.105 Проушина3.m3d

01.04.2022.105 Проушина4.m3d

01.04.2022.106 Пробка-ограничитель.m3d

01.04.2022.110 Цилиндр/01.04.2022.110 Цилиндр5.a3d

01.04.2022.110 Цилиндр/01.04.2022.111 Гильза5.m3d

01.04.2022.110 Цилиндр/01.04.2022.112 Проушина3.m3d

01.04.2022.110 Цилиндр/01.04.2022.113 Бонка 3-4.m3d

01.04.2022.110 Цилиндр/01.04.2022.114 Бонка М12.m3d

01.04.2022.120 Плунжер/01.04.2022.120 Плунжер.a3d

01.04.2022.120 Плунжер/01.04.2022.121 Гильза.m3d

01.04.2022.120 Плунжер/01.04.2022.122 Заглушка.m3d

01.04.2022.120 Плунжер/01.04.2022.123 Втулка резьбовая М56х2.m3d

Покупные изделия/Грязесъемник WSL 100х112.2х7.1.m3d

Покупные изделия/Грязесъемник WSL 125х137.2х7.1.m3d

Покупные изделия/Грязесъемник WSL 320х345х10.1.m3d

Покупные изделия/Кольцо SSA 125х116х9.m3d

Покупные изделия/Кольцо SSA 150х138,4х12,4.m3d

Покупные изделия/Кольцо SSA 360х348.4х9.m3d

Покупные изделия/Кольцо направляющее HIS 100х105х15.m3d

Покупные изделия/Кольцо направляющее HIS 125х130х15.m3d

Покупные изделия/Кольцо направляющее HIS 320х326х19.2.m3d

Покупные изделия/Манжета RSB 100х120х12.m3d

Покупные изделия/Манжета RSB 125х145х12.m3d

Покупные изделия/Манжета RSB 320х345х20.m3d

Покупные изделия/Подшипник GE 60 ES MTM.a3d

Покупные изделия/Шарик 6 G10+5 ГОСТ 3722-2014.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
