Гидроцилиндр натяжной

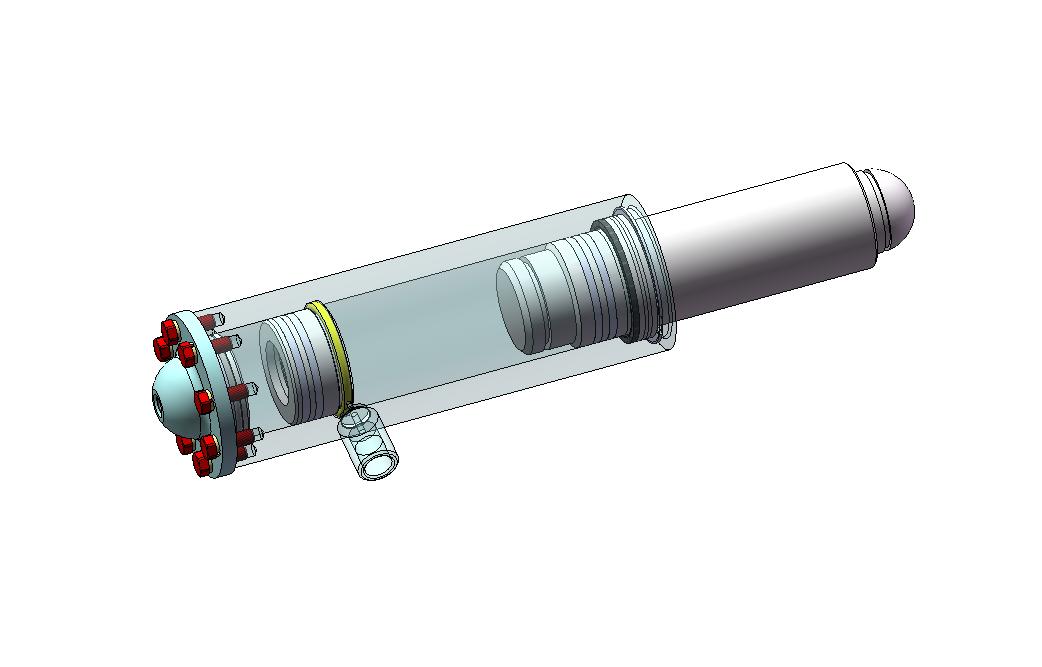

Гидроцилиндр натяжной экскаватора 4225А состоит из цилиндра сварного, закрытого с торца фланцем с уплотнением в виде резинового и защитного кольца, поршня и плунжера, на которых установлены уплотнения в виде резиновых и защитных колец. Фланец и плунжер оснащены сферическими опорными поверхностями. Поршень и плунжер имеют ограничитель движения в виде упорного кольца.
Для очистки плунжера от грязи установлены кольца и грязесъёмник, разделённые втулками. Весь комплект крепится стопорным кольцом.
От вращении гидроцилиндр фиксируется бобышкой цилиндра сварного, внутри которой установлен заправочный клапан.
Полость поршня автоматически заполняется рабочей жидкостью давлением 250 кгс/см² при включении передвижения экскаватора и обеспечивает сдавание натяжного колеса при попадании грунта и твердых предметов между натяжным или ведущим колесом и гусеницей, или при наезде экскаватора на различные жесткие препятствия.
В полость между поршнем и плунжером через масленку заправочного клапана, устанавливаемого в бобышку цилиндра, шприцем нагнетается смазка, обеспечивая натяжение гусеницы.

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
4125?.16.74.200?? ????樫???? ???玲??.SLDASM
4121.23.00.033 ??痢?ꥬ???.SLDPRT
4121.23.00.034 ??㫪?.SLDPRT
4121.23.00.035 ?????.SLDPRT
4125?.16.74.201 ??㭦??.SLDPRT
4125?.16.74.202 ???襭?.SLDPRT
4125?.16.74.203 ??????.SLDPRT
4125?.16.74.204 ????? 㯮୮?.SLDPRT
4125?.16.74.205 ?????.SLDPRT
4125?.16.74.206 ?????.SLDPRT
4125?.16.74.230?? ???????.SLDPRT
Болт М12-8gх35.36.019 ГОСТ 7798-70.SLDPRT
Кольцо 075-085-58-2-2 ГОСТ 9833-73.SLDPRT
Кольцо 080-090-58-2-2 ГОСТ 9833-73.SLDPRT
Кольцо В110 ГОСТ 13941-86.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
