Гидроцилиндр диаметром 80 мм

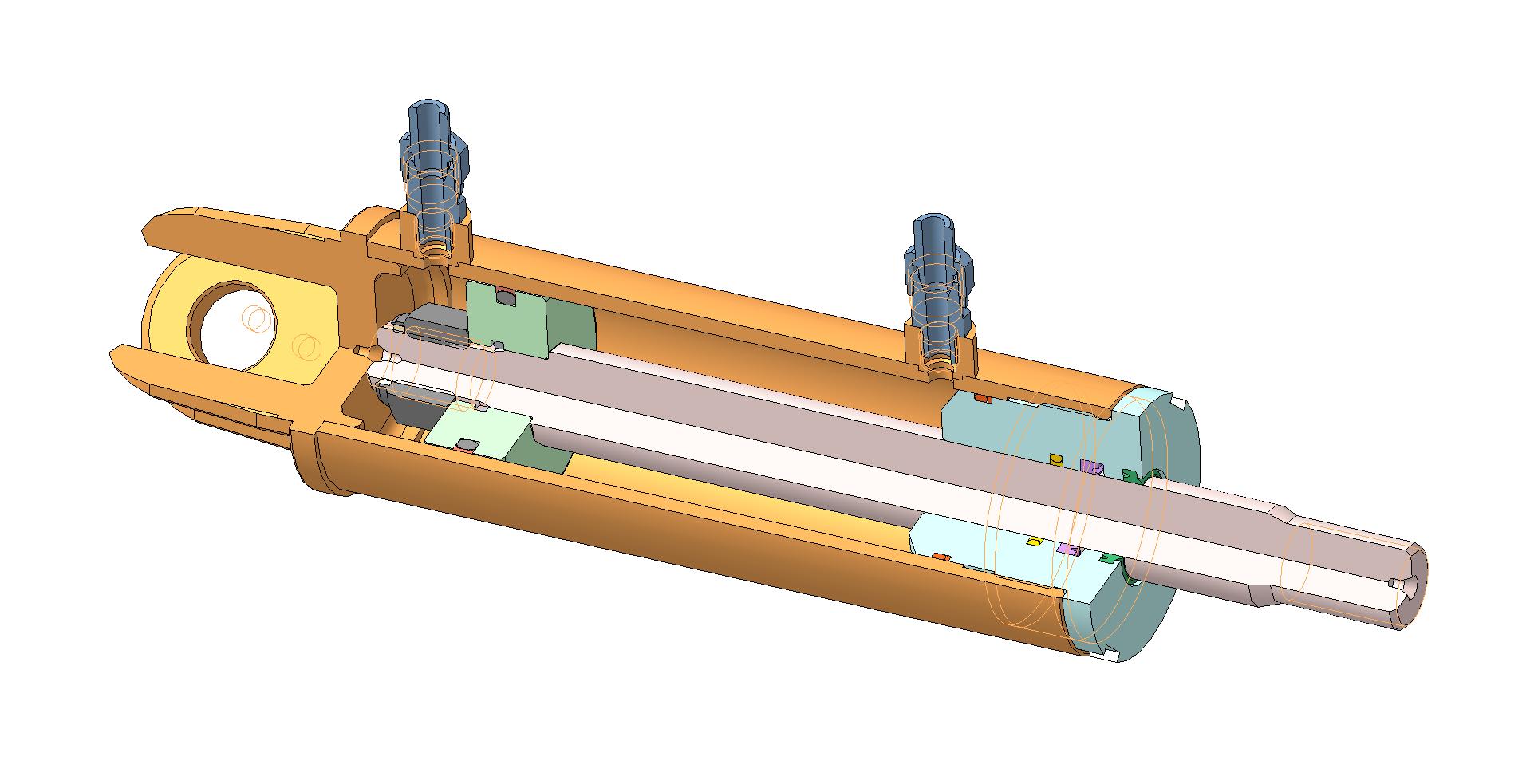

Гидроцилиндр механизма опрокидывания кабины. Рабочая жидкость - гидравлическое минеральное и синтетическое масла. Диаметр поршня 80 мм. Рабочий ход 145 мм.

Полная сборка с деталировкой. Сборка состоит из: штока, поршня, гильзы, крышки, стандартных уплотнений, штуцеров и стандартных крепежных изделий.

Состав: 3D Сборка (в дереве построения есть предупреждения)

Софт: КОМПАС-3D 16.1.5

Файлы:

Штуцер/

Штуцер/33.m3d

Штуцер/Гайка.m3d

Штуцер/Нипель.m3d

Штуцер/Сборка штуцера.a3d

Штуцер/Труба.m3d

Сборка.a3d

Гильза/

Гильза/Бобышка.m3d

Гильза/Гильза.m3d

Гильза/Сборка гильзы.a3d

Гильза/серьга.m3d

Крышка опорная/

Крышка опорная/Крышка опорная.m3d

Крышка опорная/Сборка крышки.a3d

Крышка опорная/Уплотнение 2.m3d

Крышка опорная/Уплотнение 3.m3d

Крышка опорная/Уплотнение 4.m3d

Крышка опорная/Уплотнение 5.m3d

Крышка опорная/Уплотнение 6.m3d

Крышка опорная/Уплотнение.m3d

Шток/

Шток/Гайка.m3d

Шток/Кольцо.m3d

Шток/Поршень.m3d

Шток/Сборка штока.a3d

Шток/Уплотнение 2.m3d

Шток/Уплотнение.m3d

Шток/шток.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
