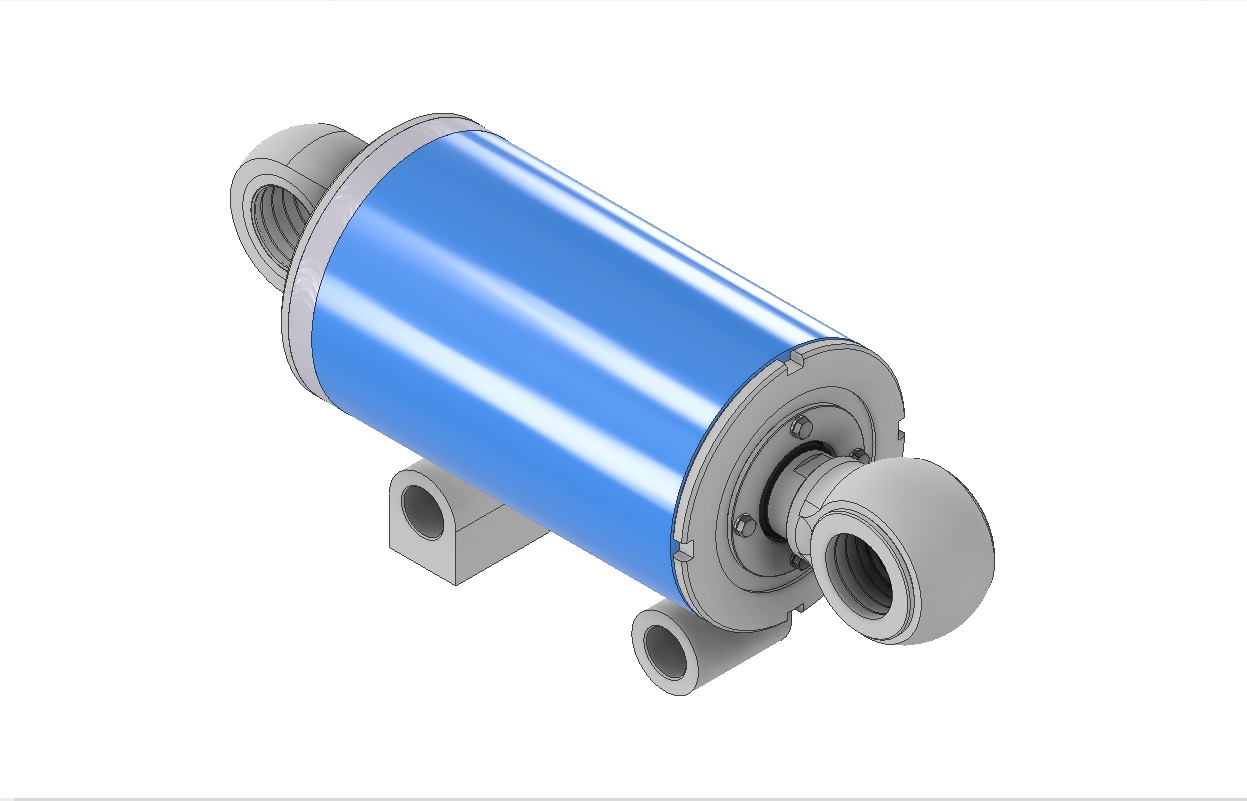

Компактный гидроцилиндр двустороннего действия. Может быть использован в системах компенсации нагрузок в динамических системах.
Гидроцилиндр данной конструкции имеет универсальное применение.
В состав архива включен сборочный чертеж в формате pdf.
Ход штока – 80 мм.
