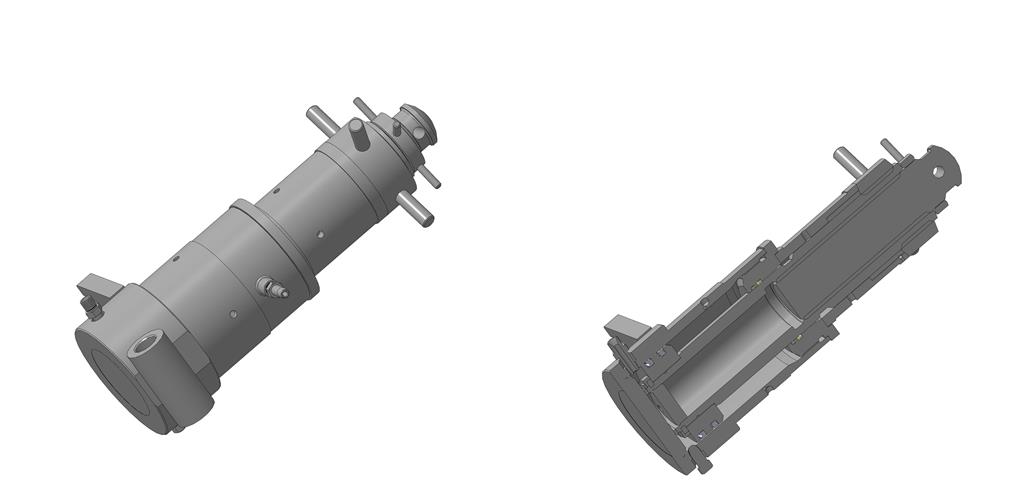

Гидроцилиндр 3D с ходом штока 400мм

гидроцилиндр служит для подъема машины для устойчивости при работе в неподвижном состояние при нагрузках. Грузоподъемность 80т. Ход штока 400мм.

Состав: 3D сборка гидроцилиндра

Софт: КОМПАС-3D 16.2

Файлы:

АМРС-40.08.01.000 Гідроциліндр 3D/

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.300 СК Шток/

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.300 СК Шток/АМРС-40.08.01.300 СК Шток.a3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.300 СК Шток/АМРС-40.08.01.301 Заглушка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.300 СК Шток/АМРС-40.08.01.302 Гільза.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/УКРС-80.08.02.002-01 Тяга .m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-80.08.00.000 СК Хомут.a3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.07.03.001 Гайка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.003 Втулка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/УКРС-80.08.02.003 Вухо.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/УКРС-80.08.02.002 Тяга.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/Брудознімач.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.005 Кільце захисне.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.001 Поршень.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.07.03.002 Стержень.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.002 Напівкільце.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.100 _ Направляюча/

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.100 _ Направляюча/АМРС-40.08.01.101 Втулка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.100 _ Направляюча/АМРС-40.08.01.103 Втулка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.100 _ Направляюча/АМРС-40.08.01.102 Гільза.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.100 _ Направляюча/АМРС-40.08.01.100 СК Направляюча.a3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.07.03.001 СК Гайка.a3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.011 Штуцер.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/УКРС-80.08.02.001 Втулка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-80.08.03.001 Вухо.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.006 Гвинт.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-80.08.004 Хомут.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.012 Заглушка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/УКРС-80.08.02.000 СК Упор.a3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.000 СК Гідроциліндр.a3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.210 СК Циліндр/

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.210 СК Циліндр/АМРС-40.08.01.223 Вухо.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.210 СК Циліндр/АМРС-40.08.01.210 СК Циліндр.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.210 СК Циліндр/АМРС-40.08.01.210 СК Циліндр.a3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.210 СК Циліндр/АМРС-40.08.01.221 Втулка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.210 СК Циліндр/АМРС-40.07.02.101-02 Бонка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.210 СК Циліндр/АМРС-40.08.01.201 Заглушка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.210 СК Циліндр/АМРС-40.08.01.222 Втулка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.210 СК Циліндр/АМРС-40.08.01.200 СК Корпус.a3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.210 СК Циліндр/АМРС-40.08.01.220 СК Кришка.a3d

АМРС-40.08.01.000 Гідроциліндр 3D/УКРС-80.08.02.004 Перемичка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.400 СК Гайка/

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.400 СК Гайка/АМРС-40.08.01.402 Стержень.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.400 СК Гайка/АМРС-40.08.01.400 СК Гайка.a3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.01.400 СК Гайка/АМРС-40.08.01.401 Гайка.m3d

АМРС-40.08.01.000 Гідроциліндр 3D/АМРС-40.08.00.001 Основа.m3d
