Конкурс асов 3D-моделирования

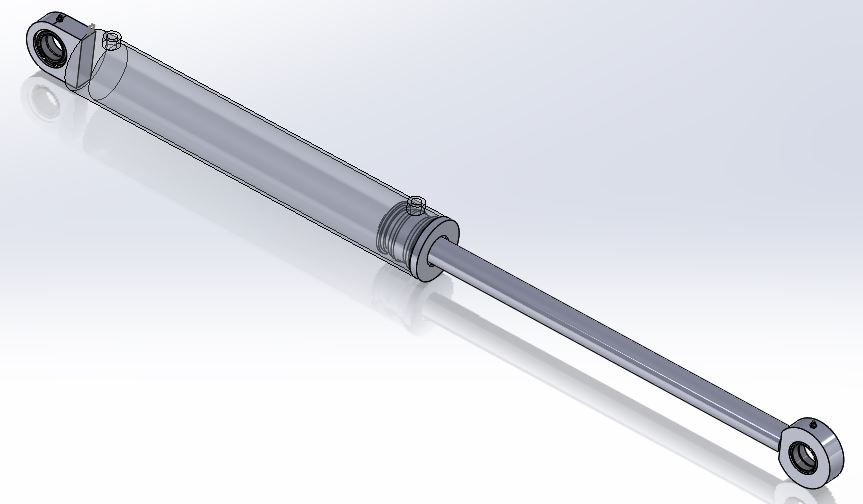

Проектирование гидроцилиндра 40МПа ход поршня 400мм

Сибирская Автомобильно-Дорожная Академия
Кафедра Гидравлика и Гидропневмопривод
Курсовой проект по дисциплине "Гидравлика"
На тему "Проектирование гидроцилиндра"
Омск 2016

Исходные данные Номинальное давление 40МПа, усилие на штоке 16кН, скорость перемещения штока 0,4м/с, ход поршня 400мм.
В данной работе разрабатывается гидроцилиндр для гидравлической машины. Проведен выбор гидравлического насоса.
Графическая часть содержит чертеж гидроцилиндра и спецификацию к нему.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. Исходные данные для проектирования гидроцилиндра двухстороннего действия с односторонним штоком
2. Расчет диаметров гидроцилиндра и элементов гидросистемы
2.1.Определение мощности гидропривода и насоса
2.2.Выбор насоса и его параметров
3. Определение внутреннего диаметра гидролиний
4. Конструирование основных элементов гидроцилиндра
5. Расчёт силового гидроцилиндра
5.1. Расчет толщины стенки гидроцилиндра
5.2. Расчет толщины днища гидроцилиндра
6. Усилие, создаваемое гидроцилиндром
7. Расчет гидроцилиндра на прочность и устойчивость
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ

Состав: Гидроцилиндр, спецификация, Расчет Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Проектирование гидроцилиндра 40МПа ход поршня 400мм

Чертеж-гидроцилиндр.cdw
Проектирование гидроцилиндра.doc
Спецификация_гидроцилиндр.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
