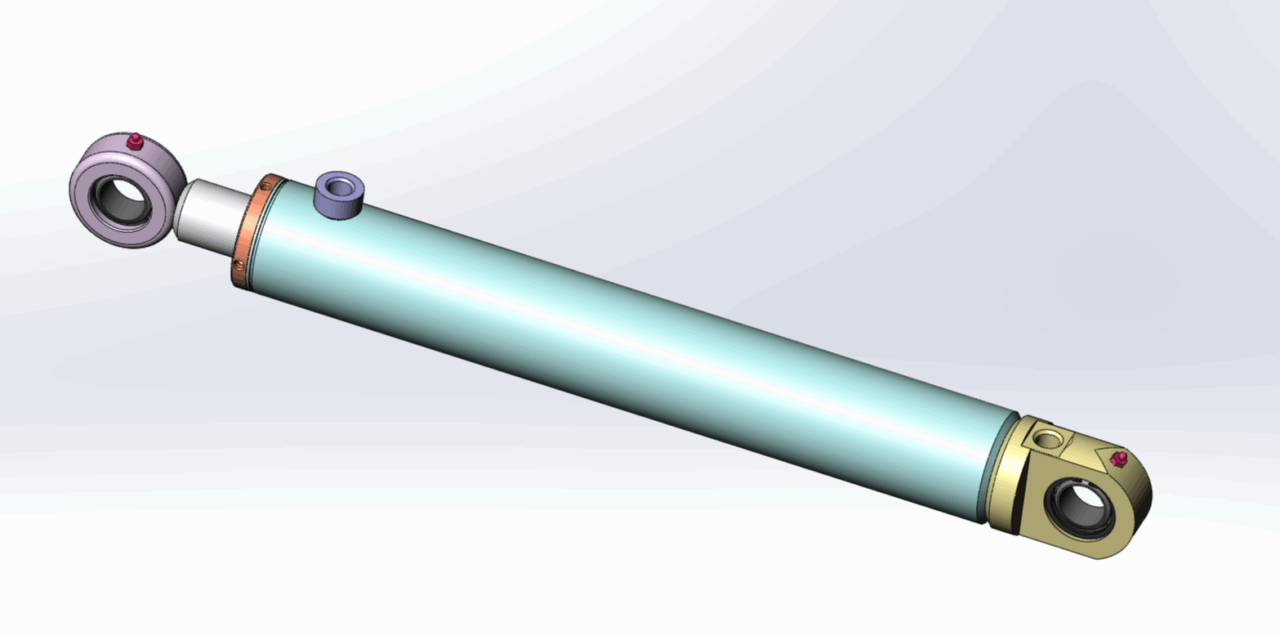

Гидроцилиндр мусоровоза для поднятия и опускание гребенки, которая захватывает мусорный бачок и его опрокидывает в бункер
Тех. характеристика
1.Ход поршня, мм - 400
2.Рабочее давление, бар - 250-300
3.Гильза, мм - 63
4.Шток, мм - 40
5.Подшипник проушин - ШСПК
6.Скорость перемещения, м/с - <0.5
7.Покрытие эмаль RAL500
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидроцилиндр гребенки мусоровоза
Гидроцилиндр гребенки мусоровоза
0
0
28
0
0
100
Сообщить о проблеме
Автор
user-4169740
Дата
13.05.2025
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 15
Как открыть?
Отзывов пока нет
Содержимое архива
-
ГЦГГН.31.03.23.0000 СБ Гидроцилиндр гребенки.SLDASM
-
ГЦГГН.31.03.23.0000 СБ Гидроцилиндр гребенки.STEP
-
ГЦГГН.31.03.23.000 СБ Гильза.SLDASM
-
ГЦГГН.31.03.23.00 СБ Шток.SLDASM
-
ГЦГГН.31.03.23.01 Шток ф40 мм.SLDPRT
-
ГЦГГН.31.03.23.02 Проушина штока.SLDPRT
-
ГЦГГН.31.03.23.03 Поршень.SLDPRT
-
ГЦГГН.31.03.23.04 Гильза.SLDPRT
-
ГЦГГН.31.03.23.05 Крышка (на чертеж).SLDPRT
-
ГЦГГН.31.03.23.05 Крышка.SLDPRT
-
ГЦГГН.31.03.23.06 Проушина гильзы (на чертеж).SLDPRT
-
ГЦГГН.31.03.23.06 Проушина гильзы.SLDPRT
-
ГЦГГН.31.03.23.07 Бонка 3-8.SLDPRT
-
ГЦГГН.31.03.23.08 Букса.SLDPRT
-
ГЦГГН.31.03.23.09 Проушина гильзы.SLDPRT
-
Стопорное кольцо 47х1,75 DIN 472.SLDPRT
-
Тавотница М8.SLDPRT
-
ШСПК 30 мм.SLDPRT
