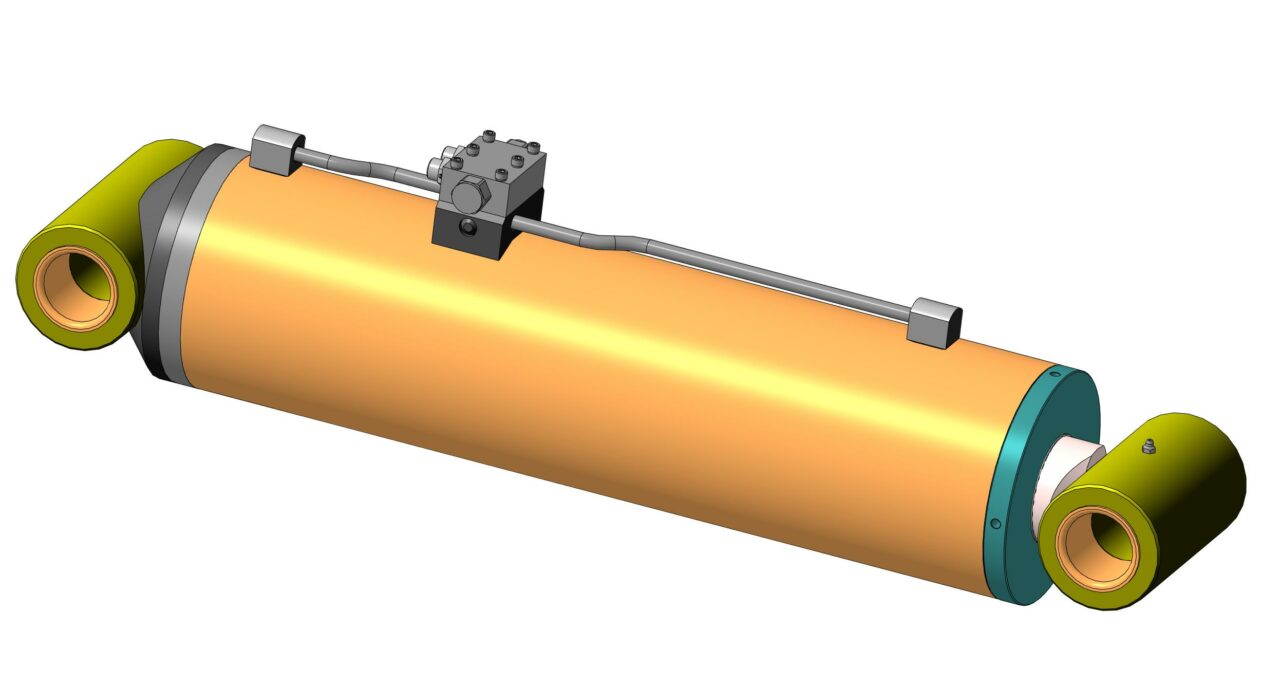

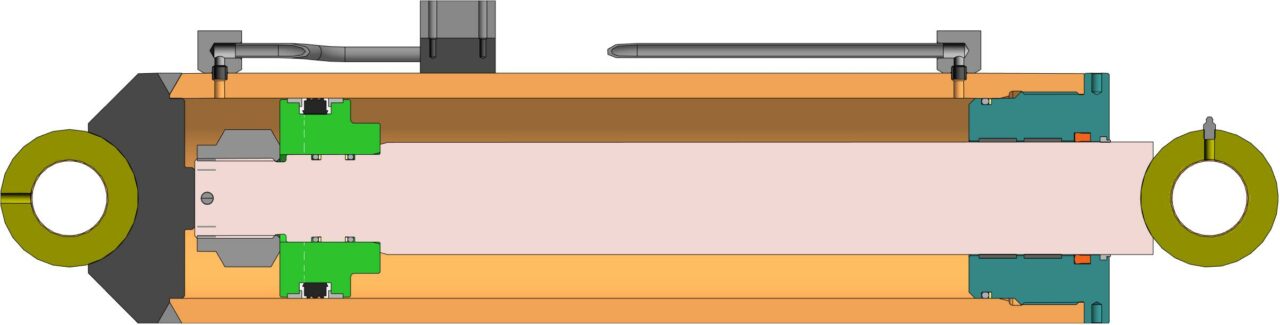

3Д Сборка гидроцилиндра
Диаметр поршня - 160 мм
Диаметр штока - 90 мм
Ход - 470 мм
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидроцилиндр (поршень 160, шток 90, ход 470)
Гидроцилиндр (поршень 160, шток 90, ход 470)
0
3
119
2
0
40
Сообщить о проблеме
Автор
Павел
Павел
Дата
06.09.2024
Язык
Русский
Состав
3Д Сборка, STEP
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Бобышка.m3d
-
Втулка BRM-80F60657560.m3d
-
Втулка.m3d
-
Гидрозамок VBPDE 3@8@ FL (V0185).m3d
-
Гидроцилиндр.a3d
-
-
Гидроцилиндр.stl
-
Гидроцилиндр.stp
-
Гильза.m3d
-
Грязесъемник WR-090.m3d
-
Дно.m3d
-
Заглушка.m3d
-
Кольцо защитное G5-062-070-2,0.m3d
-
Кольцо защитное G5-150-160-2,0.m3d
-
Кольцо направляющее G2-090-096-30.m3d
-
Корпус.a3d
-
Плита.m3d
-
Поршень.m3d
-
Проушина(2).m3d
-
Проушина.m3d
-
Трубка(1).m3d
-
Трубка.m3d
-
Уплотнение поршня PBM 629511.a3d
-
Уплотнение штока UR-090-105-13.m3d
-
Фитинг ввертной GES 12 LR-WD (WAL037619).m3d
-
Шток.a3d
-
Шток.m3d
