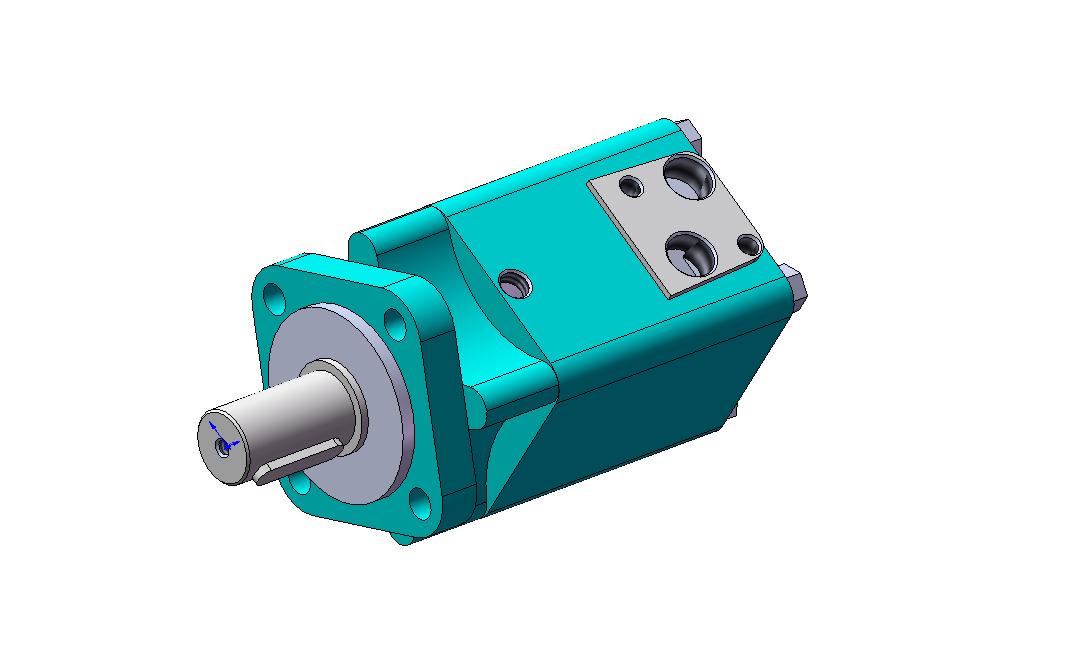

Модель гидромотора MS-200 производства M+S Hydraulic предназначена для использования при компоновке и разработке различного оборудования.
• Рабочий объем (см3) – 200
• Максимальная скорость (об/мин) – 375
• Максимальный момент (Нм) – 610
• Максимальная мощность на валу (кВт) – 16,5
• Максимальный перепад давления (бар) – 210
• Максимальный расход (л/мин) – 75
• Максимальное давление на входе (бар) – 230
• Максимальное давление на выходе (бар) – 140
• Диаметр вала (мм) – 32
• Габаритные размеры (мм) – 255х132х132
• Масса (кг) – 11,2
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидромотор MS-200 M+S Hydraulic
Гидромотор MS-200 M+S Hydraulic
0
5
419
9
2
20

Сообщить о проблеме
Автор

Дата
14.05.2018
Язык
Русский
Состав
Модель одной деталью и картинка из Солида
Софт
SolidWorks 2007
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
