Курсовая работа по расчету гидропривода навесного одноковшового экскаватора. Работа была сдана на отлично в ВУЗе СибАДИ. Гидравлический привод в одноковшовых экскаваторах применяется для подъема-опускания сменного оборудования (кирковшика, бульдозера), подъема-опускания и поворота отвала, изменения положения (выноса) тяговой рамы, наклона колес, поворота передних колес (рулевое управление).

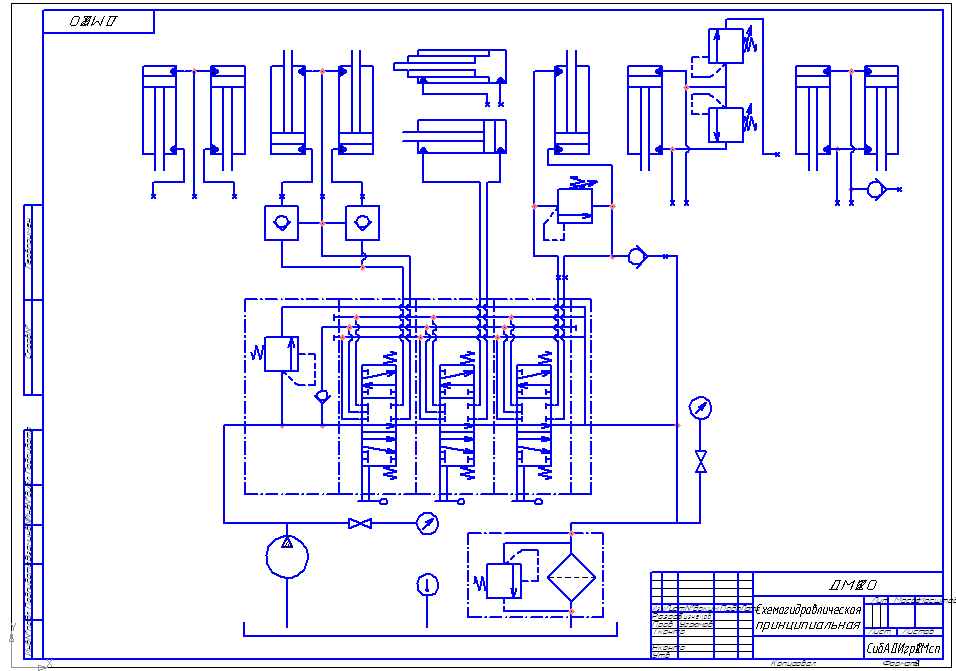

Гидравлическая схема экскаватора включает масляный бак, нерегулируемые насосы, секционный распределитель, гидроцилиндр подъема опускания отвала правый, гидроцилиндр подъема-опускания кирковщика , гидромотор поворота отвала в плане, гидроцилиндр выноса тяговой рамы, гидроцилиндр подъема опускания отвала левый, гидроцилиндр управления колес, золотник поворота колес, предохранительный клапан, делитель потока, гидроусилитель, фильтр с переливным клапаном, манометры, термометр. Рабочее давление, 10,0 МПа
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидропривод навесного одноковшового экскаватора
Гидропривод навесного одноковшового экскаватора
0
306
4266
8
2
40
Автор
Виктор
Кауров
Дата
21.11.2012
Язык
Русский
Состав
Схема гидравлическая принципиальная, ПЗ
Софт
КОМПАС-3D
Как открыть?
Содержимое архива
-
гид12К.doc
-
схема 5.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
Не рабочий файл в архиве "схема 5.cdw" Верните баллы!
КОМПАС 3D 14 открыл чертеж без проблем. Прежде чем писать прободные комментарии читаем правила, раздел проблемы с чертежами. Там описаны все возможные причины, по которым у Вас может не открываться чертеж.
