Расчет объемного гидропривода навесного одноковшового экскаватора

«Сибирская государственная автомобильно-дорожная академия (СибАДИ)»
Кафедра «ПТТМ и гидропривод»
Гидропривод навесного одноковшового экскаватора
НСТ.16 Б.00.000 ПЗ
ОМСК-2016

Исходные данные
усилие на штоке цилиндра толкающем,F=30 кН; скорость движения штока (толкающего),V=0,20 м/с; номинальное давление гидропривода,P=16 МПа; длина всасывающей гидролинии,l=0,3 м; длина напорной гидролинии,l=4 м; длина исполнительной гидролинии,l=2 м; длина сливной гидролинии,l=3 м; температура окружающей среды, °C –25…+35.
местные сопротивления:
- переходник(5шт)
- штуцер(4шт)
- разъёмная муфта(3шт)
- плавное колено 90°(4шт)
- дроссель(5шт)
В данной работе выполняется расчёт основных параметров гидропривода, производится выбор нормализованного и стандартного гидрооборудования, разрабатывается принципиальная гидравлическая схема привода рамы экскаватора.

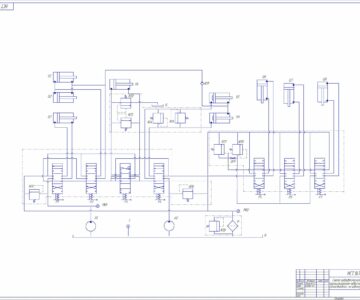

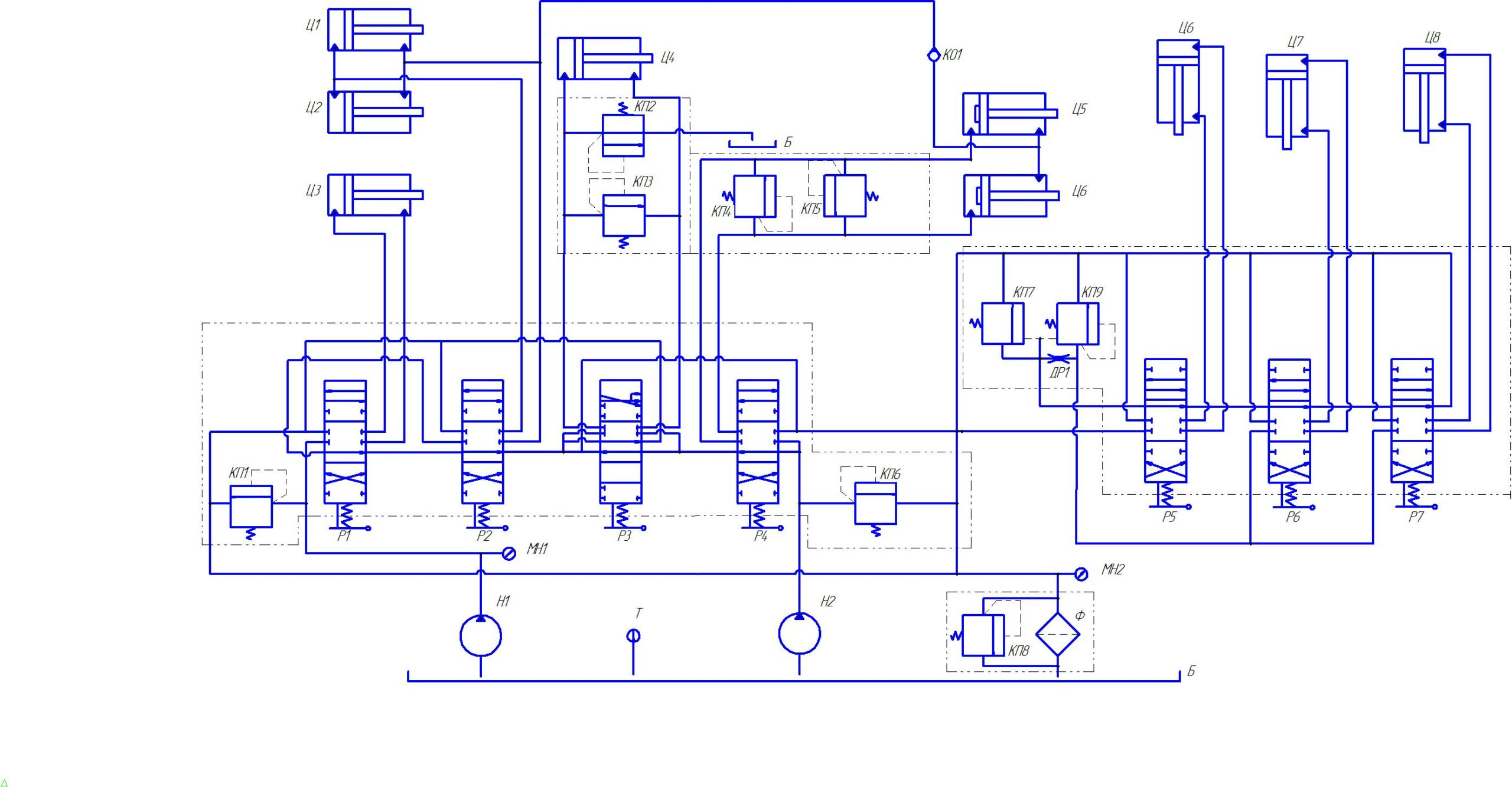

Графическая часть содержит принципмальную схему гидропривода и экспликацию.

Состав
Введение
1. Исходные данные для расчета объемного гидропривода
3. Расчет объемного гидропривода
3.1 Определение мощности гидропривода и насоса
3.2 Выбор насоса
3.3 Определение внутреннего диаметра гидролиний и скоростей движения
жидкости
3.4 Выбор гидроаппаратуры и кондиционеров рабочей жидкости
3.5 Расчёт потерь давления в гидролиниях
3.6 Расчёт гидроцилиндра
3.7 Тепловой расчёт гидропривода
Заключение
Список используемых источников

Состав: Объемный гидропривод (Г), экспликация, навесной одноковшовый экскаватор (ПЗ). Язык документа

Софт: КОМПАС-3D V15

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Расчет объемного гидропривода навесного одноковшового экскаватора

курсовая гидропривод.doc
экспликация гидропривод.cdw
гидропривод.cdw
