Расчет объемного гидропривода автомобильного крана

Министерство образования Российской Федерации
Сибирская государственная автомобильно-дорожная академия
(СибАДИ)
Кафедра «Подъемно-транспортные, тяговые машины и гидропривод»
Курсовая работа по дисциплине «Гидравлика и гидропневмопривод»
На тему: «Расчет объемного гидропривода автомобильного крана»
Омск-2017

Параметры Привод грузовой и стреловой лебедок
Номинальное давление гидропривода, МПа 16,0
Крутящий момент на валу гидромотора, кН∙м 0,15
Частота вращения вала гидромотора, об/с 15
Длины гидролиний, м:
a) всасывающей (от бака к насосу) 0,5
b) напорной (от насоса к распределителю) 4
c) исполнительной (от распределителя к гидродвигателю) 2
d) сливной (от распределителя к баку) 4
Местные сопротивления, шт:
a) переходник 3
b) штуцер 4
c) разъемная муфта 4
d) плавное колено 90º 4
e) дроссель 8
Температурный режим работы (ос), ºС - 20…+35

Введение
1 Исходные данные

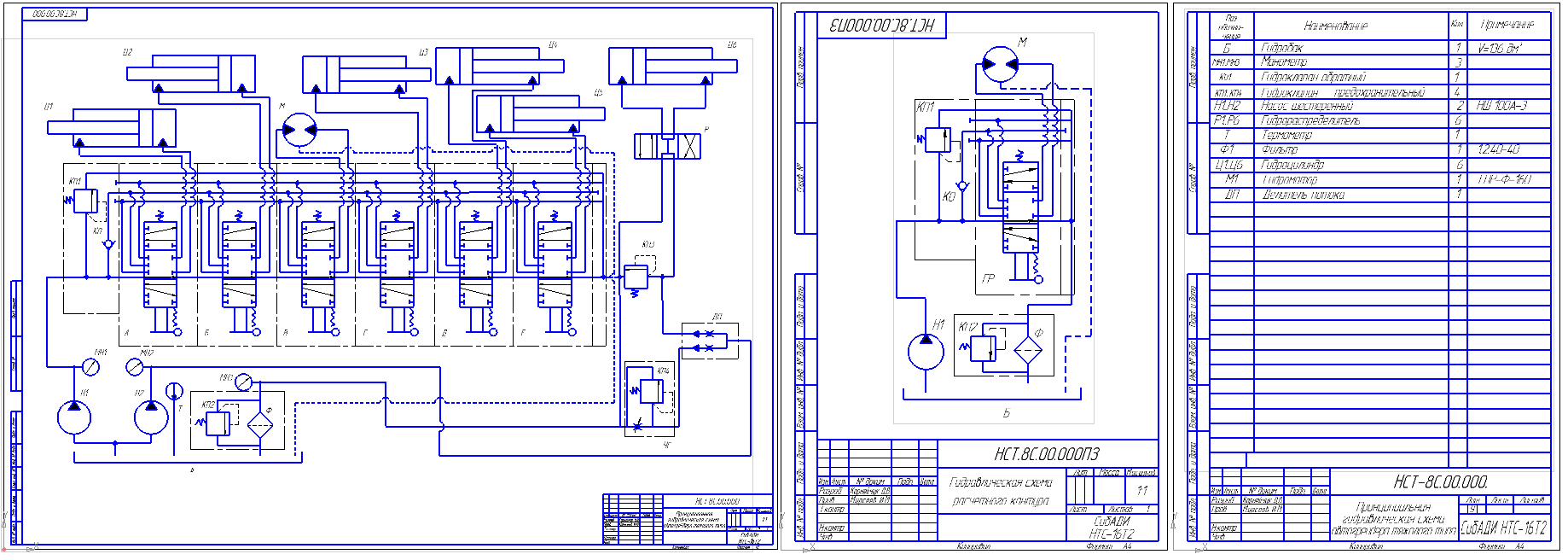

2 Описание принципиальной гидравлической схемы
3 Расчет объемного гидропривода
3.1 Определение мощности гидропривода и насоса
3.2 Выбор насоса
3.3 Определение внутреннего диаметра гидролиний, скоростей движения жидкости
3.4 Выбор гидроаппаратуры, кондиционеров рабочей жидкости
3.5 Расчет потерь давления в гидролиниях
3.6 Расчет гидромоторов
3.7 Тепловой расчет гидропривода
Заключение
Литература
