Курсовая работа "Расчет объемного гидропривода и анализ его работы"

Белорусский государственный технологический университет
Кафедра гидравлики
Курсовая работа по дисциплине "Гидравлика и гидропривод"
На тему "Расчет объемного гидропривода и анализ его работы"
Минск 2016

Исходные данные: максимальная нагрузка выходного звена P = 20 кН, ход поршня гидроцилиндра L = 0,35 м, максимальная скорость рабочего хода υр = 0,062 м / c, минимальная скорость рабочего хода υmin = 0,25υp м / с, материал для проектирования гидроцилиндра – стальное литье, уплотнение поршня – металлические кольца, штока – резиновыми кольцами, тип трубопровода – гибкий, длина нагнетательного трубопровода lн = 12,4 м, длина сливного трубопровода lсл = 5,2 м, температура окружающей среды Т = 300 К.

Содержание

Введение...........................................................................................................................5
1 Расчет гидроцилиндра................................................................................................6
1.1 Расчет конструктивных параметров гидроцилиндра.........................................6
1.2 Расчет гидроцилиндра на прочность...................................................................7

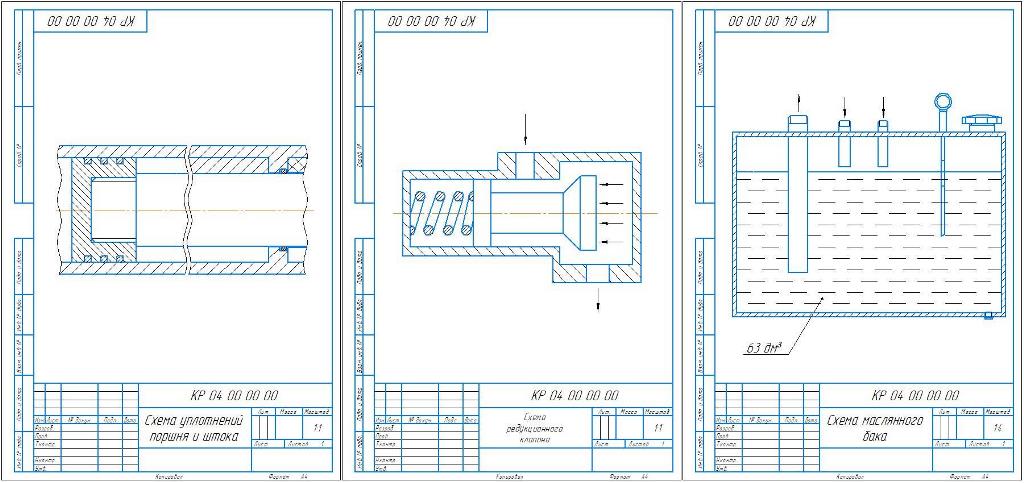

1.3 Уплотнение поршня и штока...............................................................................8
2 Выбор рабочей жидкости и основного оборудования гидропривода...................10
2.1 Выбор рабочей жидкости...................................................................................10
2.2 Выбор гидроаппаратуры ....................................................................................10
2.3 Определение утечек жидкости и рабочего расхода в напорной линии.........13
2.4 Выбор трубопроводов ........................................................................................13
2.5 Расчет гидролиний..............................................................................................14
2.6 Определение давления насоса и его выбор......................................................16
2.7 Обоснование скорости движения выходного звена гидропривода................17
3 Построение характеристики гидропривода............................................................20
3.1 Характеристика гидромотора ............................................................................20
3.2 Характеристика гидропривода и предохранительного клапана.....................21
3.3 Размещение дросселя на напорной или сливной линии .................................22
4 Определение КПД гидропривода............................................................................24
5 Выбор вспомогательного оборудования ................................................................25
5.1 Расчет гидробака.................................................................................................25
5.2 Теплообменник...................................................................................................26
6 Расчет металлоемкости гидропривода ...................................................................29

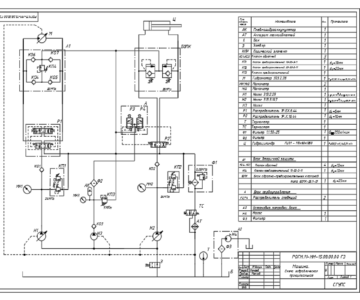

7 Схема гидропривода ................................................................................................30
Заключение.....................................................................................................................32
Список использованных источников...........................................................................33
