Объемный гидропривод машины. Курсовая работа по дисциплине Гидравлические и пневматические системы

Сибирский государственный университет путей сообщения
Кафедра Подъемно-транспортные, путевые, строительные и дорожные машины
Курсовая работа по дисциплине Гидравлические и пневматические системы
Тема: Объемный гидропривод машины
Новосибирск 2016

Цели расчета: выбрать дизель, насосы, рабочие жидкости для зимы и для лета, гидродвигатели, трубопроводы, распределители, предохранительные клапаны и фильтры.

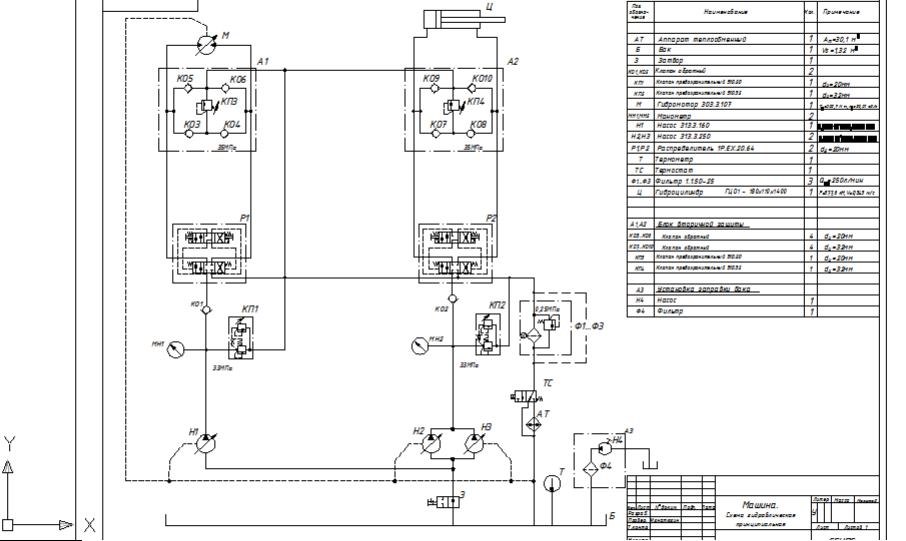

Условия расчета: обеспечение на рабочих органах заданных вращающих моментов и угловых скоростей. Температура жидкости оптимальная: 50 град Цельсия. Разрабатываемый гидропривод машины состоит из двух гидропередач. Рабочий орган РО1 вращательного действия приводится в движение низкомоментным регулируемым мотором М, включенным в разомкнутую схему первой гидропередачи. Рабочий орган РО2 поступательного действия соединен через передачу с гидроцилиндром Ц, включенным в разомкнутую схему второй гидропередачи. Распределитель Р1 в приводе РО1 с закрытым центром и электрогидравлическим управлением, распределитель Р2 в приводе РО2 с закрытым центром и электрогидравлическим управлением.
Содержание
1. Работа и свойства гидропередач по принципиальной схеме ……………………4
2. Предварительный расчет гидропередач. Выбор комплектую-щих……..……..…6
2.1. Мощности на рабочих орга-нах…………………………………………………7
2.2. Выбор первичного двигателя и номинальных давле-ний……………..………7
2.3. Подбор насосов и расчет их производительно-сти…………………………....8
2.4. Выбор гидромотора для привода РО1………………………………………..10
2.5. Подбор гидроцилиндра для привода РО2……………………………………11
2.6. Выбор рабочей жидко-сти…………………………...…………………………12
2.7. Подбор трубопроводов и расчет толщины сте-нок………………………..…13
2.8. Выбор фильт-ров…………………………………………………………….…15
2.9. Подбор предохранительных клапанов ………………………………………16
2.10. Выбор распределите-лей…………………………….……………………..…16
3. Проверочный статический расчет объемных пере-дач………………………..…17
3.1. Расчетная схема и определение потерь давле-ния……………………………17
3.2. Вращающие моменты и силы на выходных звеньях гидродвигате-лей…..…21
3.3. Передаточные отношения приводов рабочих органов …………...…………22
4. Тепловая защита гидропередач……………………………………………………23
4.1. Средняя за цикл теряемая механическая мощность в гидропередачах……24
4.2. Размеры бака……………………………………………………………...……24
4.3. Размеры теплообменного аппарата…………………………………………...24
Список использованных источников……………………………………………..….26
Приложение А…………………………………………………………………………27
