Расчет объёмного гидропривода автомобильного крана c номинальным давлением гидропривод 16,0МПа

СибАДИ
КафедраПодъемно-транспортные, тяговые машины и гидропривод
Курсовая работа по дисциплине "Гидравлика, гидромашины, гидропривод"
На тему "Расчет объёмного гидропривода автомобильного крана "
Омск 2018

1 Исходные данные для расчета объемного гидропривода

Номинальное давление гидропривода рном, МПа 16,0
Усилие на штоке гидроцилиндра тянущем F, кН 60,0
Скорость перемещения штока гидроцилиндра V, м/с 0,40
Длина гидролинии от бака к насосу (всасывающей) lвс, м 0,4
Длина гидролинии от насоса к распределителю (напор-ной) lнап, м 5
Длина гидролинии от распределителя к гидродвигателю (исполнительной) lисп, м 3
Длина гидролинии от распределителя к баку (сливной) lсл, м 4
Местные сопротивления, шт:
переходник 4
штуцер 8
разъемная муфта 4
плавное колено 90 6
дроссель 8
Температура окружающей среды tв, 0С –20…+25

Содержание
Введение …………………………………………………………………...3
1. Исходные данные для расчета гидропривода ……………………….4

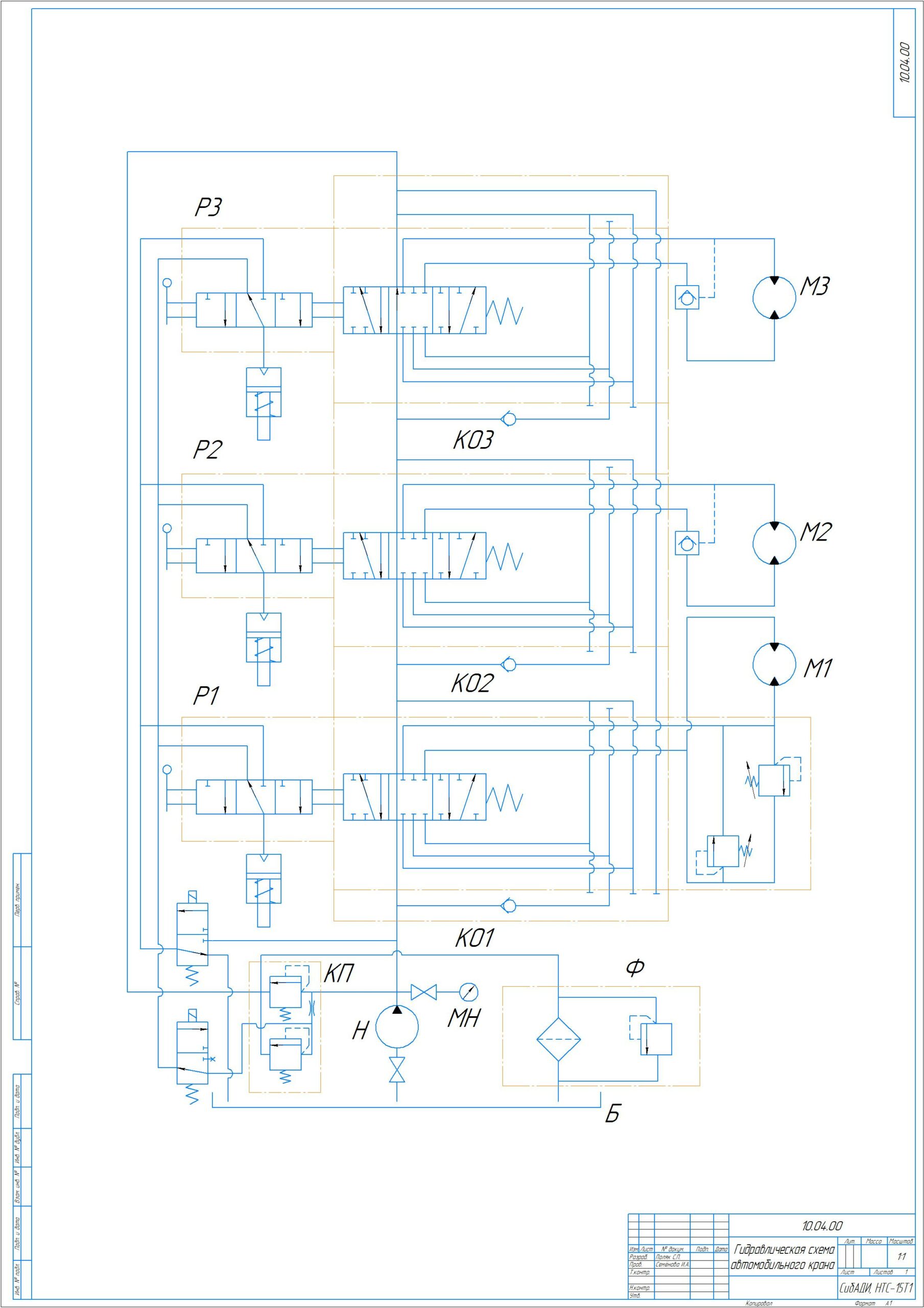

2. Описание принципиальной гидравлической схемы …………………5
3. Расчет объемного гидропривода
3.1. Определение мощности гидропривода и насоса ………………...7
3.2. Выбор насоса ……………………………………………………..7
3.3. Определение внутреннего диаметра гидролиний,
скоростей движения жидкости........………………………………9
3.4. Выбор гидроаппаратуры, кондиционеров рабочей жидкости…10
3.5. Расчет потерь давления в гидролиниях …………………………12
3.6. Расчет гидромотора……………………………………………….14
3.7. Тепловой расчет гидропривода …………………………………17
Заключение………………………………………………………………...21
Литература ………………………………………………………………...22
