Расчет объемного гидропривода мобильной машины

Донбасская национальная академия строительства и архитектуры
Кафедра Техническая эксплуатация и сервис автомобилей,
технологических машин и оборудования
Курсовой проект по дисциплине "Гидро и пневмоприводы"
На тему: "Расчёт объёмного гидропривода мобильной машины"
Донецк 2016

Исходные данные номинальное давление рн = 10 МПа; усилие на штоке гидроцилиндров R1 = 125 кН; R2 =150 кН; скорость поршней п1 =5 см/с; п2 = 8 см/с; рабочий момент Мр =1500 Нм; рабочая частота вращения nр =15 об/м;
гидролинии (длина/кол-во колен) всасывающая 1,5/2 ,напорная 7/3, сливная 9/4

Содержание

Введение …………………………………………………………………...........
1. Расчёт параметров гидродвигателей………………………………..………
1.1 Расчёт параметров гидроцилиндров………………………………………..
1.2 Определение параметров и выбор гидромотора…………………………..
2. Расчёт параметров и выбор насосов………………………………………....
3. Выбор гидроаппаратуры……………………………………………………...
4. Расчёт трубопроводов………………………………………………………...
5. Расчёт потерь давления гидросистеме ………………………………………
6. Определение КПД гидропривода…………………………………………….
7. Тепловой расчёт……………………………………………………………….
Заключение ……………………………………………………………………....
Список использованных источников…………………………………………...

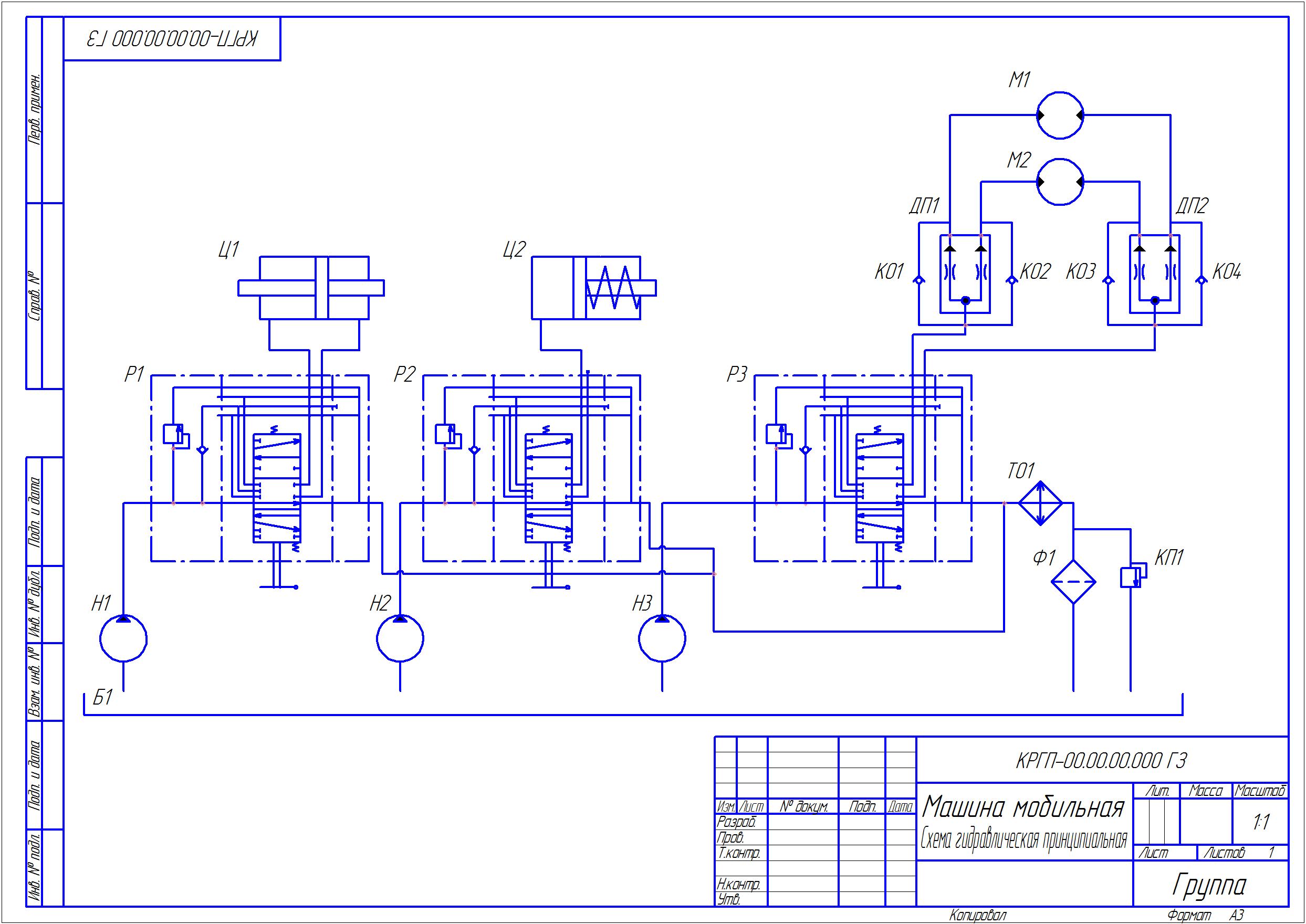

Состав: Схема трубопровода Язык документа

Софт: КОМПАС-3D V15.2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Расчет объемного гидропривода мобильной машины

Папка для сайта\GP_Soderzhanie.docx
Папка для сайта\Kol-vo_elementov.docx
Папка для сайта\Poyasnitelnaya_zapiska.docx
Папка для сайта\Трубопровод.cdw
Папка для сайта\Трубопровод.cdw.bak
Папка для сайта
