Расчет объемного гидропривода мобильной машины - Номинальное давление 6,3 МПа

Донбасская национальная академия строительства и архитектуры
Кафедра Подъемно-транспортные, строительные, дорожные машины и оборудование
Курсовой по дисциплине "Гидро-пневмо привод"
На тему: "Расчет объемного гидропривода мобильной машины"
Макеевка 2015

Исходные данные Номинальное давление 6,3 МПа, Усилие на штоке первого и второго гидроцилиндра 75 и 150 МПа, скорость поршня первого 4 см/с второго 7 см/с, Момент на валу исполнительного органа 1500 Н*м, Частота вращения вала исполнительного органа 20 мин^(-1), Длина трубопровода Всасывающая 1/2 Напорная 8/3 Сливная 9/4.

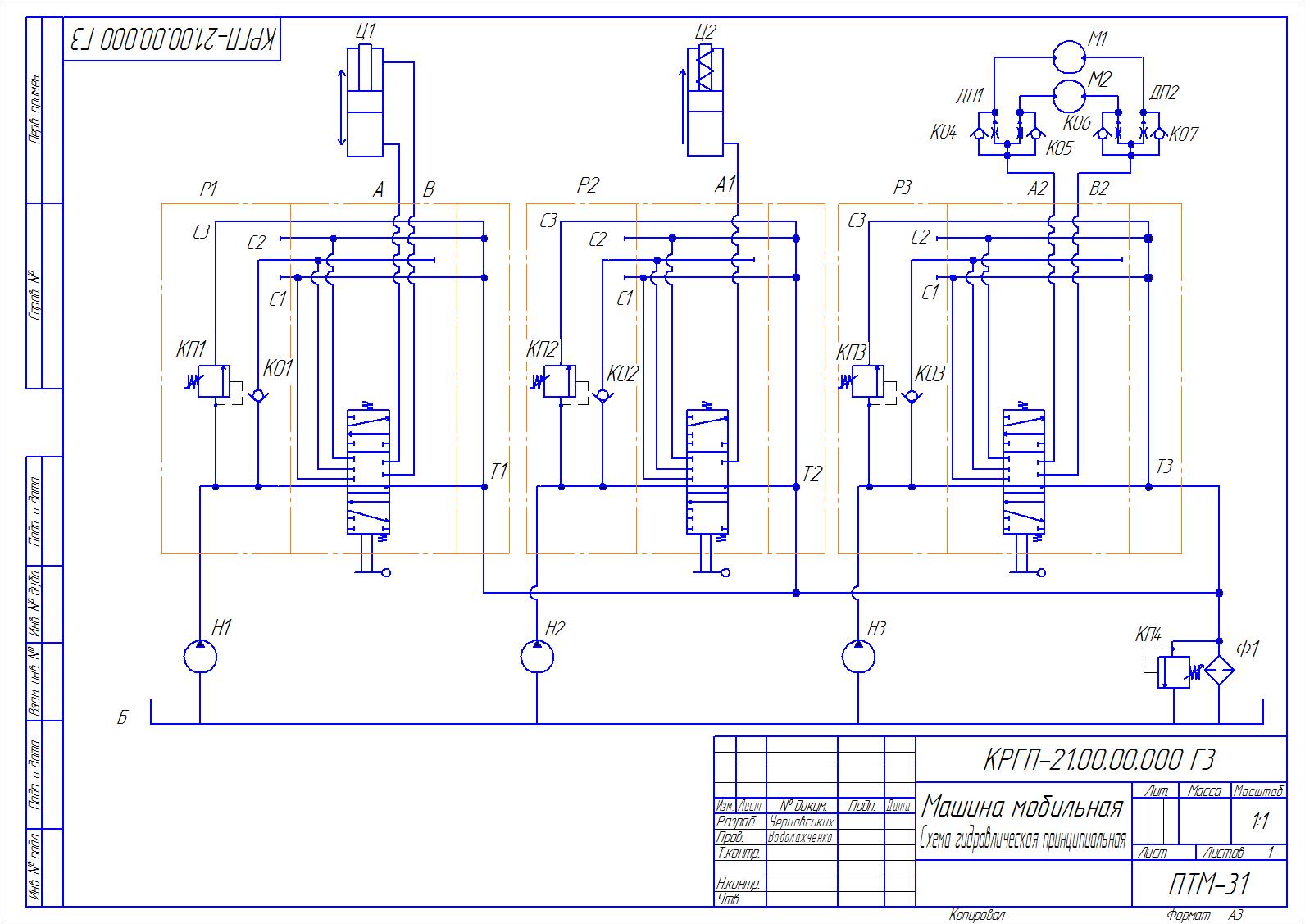

Объектом данной курсовой работы является расчёт объёмного гидропривода мобильной машины исполнительными органами которой являются одноштоковый цилиндр двухстороннего действия, гидроцилиндр одностороннего действия с обратной пружиной и два параллельных гидромотора. Также производим выбор гидроаппаратуры, определение диаметра трубопровода и КПД гидропривода. Расчёт производиться исходя из условных данных

1. Титульный лист
2. Реферат
3. Содержание
4. Введение
5. Пояснительная записка
6. Заключение
7. Список литературы
