Расчет объемного гидропривода автогрейдера тяжелого типа

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Сибирская государственная автомобильно-дорожная академия (СибАДИ)»
кафедра"ПТТМ и гидропривод"
на тему;"РАСЧЕТ ОБЪЕМНОГО ГИДРОПРИВОДА Автогрейдера тяжелого типа"
омск 2016

СОДЕРЖАНИЕ

Введе-ние……………………………………………………………………………...3
1. Исходные данные для расчета объемного гидроприво-да…….………………...4
2. Описание принципиальной гидравлической схемы
автогрейде-ра………………..……….………………………………………..…...5
3. Расчет объемного гидроприво-да…………………………………………………7
3.1 Определение мощности гидропривода и насо-са……………………................7
3.2 Выбор насо-са…………………………………………………………..................7
3.3 Определение внутреннего диаметра гидролиний и скоростей движения
жидко-сти……………………………………………………………………..............8
3.4 Выбор гидроаппаратуры и кондиционеров рабочей жидко-сти…………..10
3.5 Расчёт потерь давления в гидроли-ниях……………………………………….12
3.6 Расчёт гидроцилинд-ра………………………………………………………….15
3.7 Тепловой расчёт гидроприво-да………………………………………………..18
Заключе-ние………………………………………………………………………….21
Список используемых источни-ков………………………………………………..22

Исходные данные
Параметры Значения
Усилие на штоке цилиндра тянущем, кН 45
Скорость движения штока (тянущего), м/с 0,35
Номинальное давление гидропривода, МПа 20
Длина всасывающей гидролинии, м 0,7
Длина напорной гидролинии, м 4
Длина исполнительной гидролинии, м 2
Длина сливной гидролинии, м 3
Местные сопротивления:
- переходник
- штуцер
- разъёмная муфта
- плавное колено 90°
- дроссель
3
6
4
4
8
Температура окружающей среды, °C –25…+30

Состав: принципиальная гидравлическая схема, спецификация,ПЗ. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Расчет объемного гидропривода автогрейдера тяжелого типа

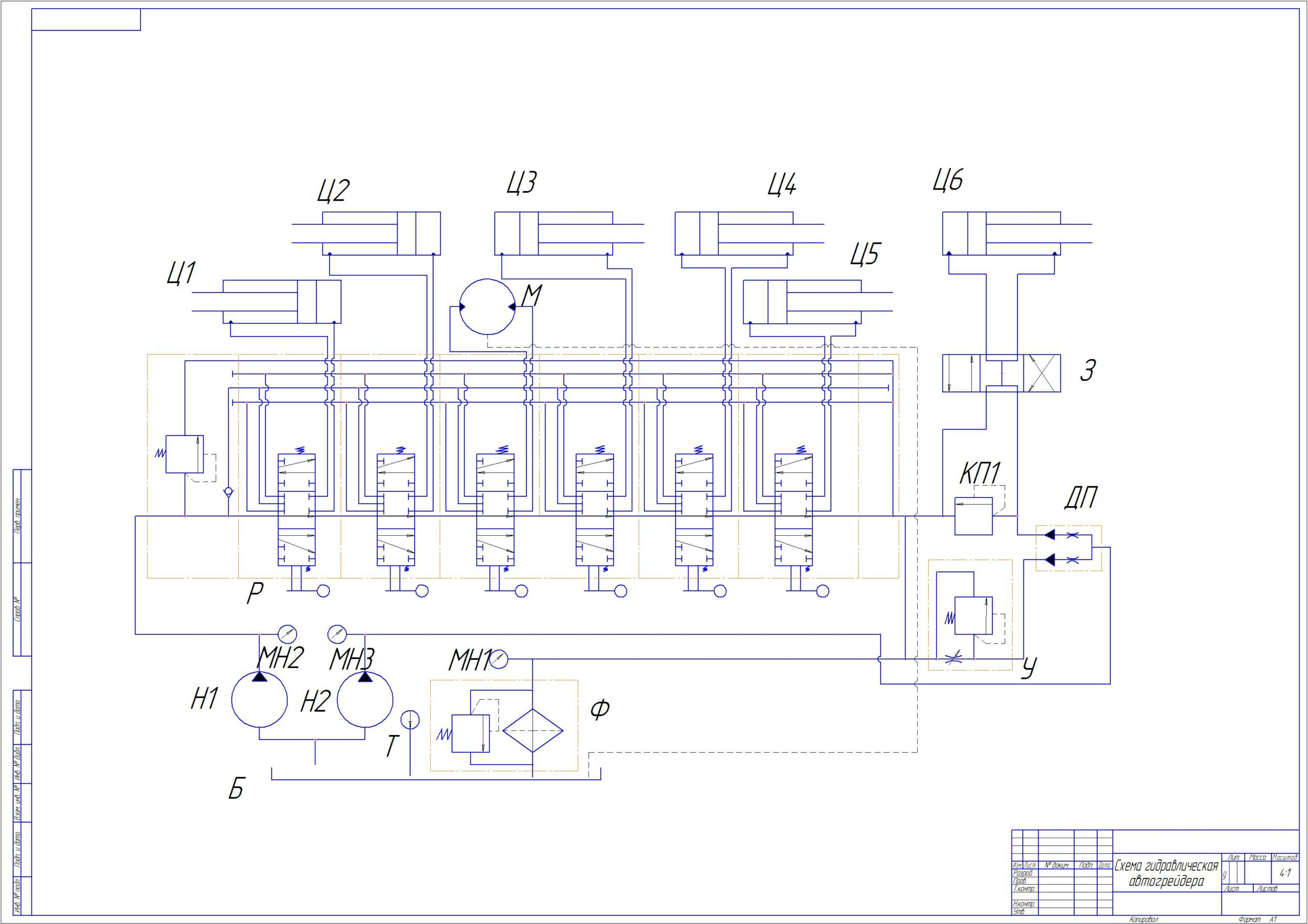

Гидросхема(А1).cdw
перечень элементов(А4).cdw
титульник.docx
Автогрейдер.doc
