Расчет гидропривода автогрейдера по исходным данным

Сибирская Государственная Автомобильно-дорожная академия (СибАДИ)
Кафедра: "ПТТМ и Гидропривод"
Курсовая работа по дисциплине: "Гидравлика и гидропривод"
На тему: "Расчет гидропривода автогрейдера"
Омск,2016

Исходные данные:
Номинальное давление гидропривода, МПа - 10,0
Усилие на штоке гидроцилиндра тянущем, кН - 30,0
Скорость перемещения штока гидроцилиндра, м/с -0,50
Длины гидролиний, м:
а) всасывающая (от бака к насосу) - 0,2
б) напорная (от насоса к распределителю)-5
в) исполнительная(от распределителя к гидродвигателю)-3
г) сливная(от распределителя к баку)-5
Местные сопротивления, шт:
а)переходник-5
б)штуцер-6
в)разъемная муфта-5
г)плавное колено 90˚-3
д)дроссель-4
Температурный режим работы (окружающей среды), С˚-20…+30

В данной работе рассчитывается объемный гидропривод автогрейдера. Выбрали насос, внутренние диаметры гидролиний, скорости движения жидкости. Выбрали гидроаппаратуру, рассчитали потери давления в гидролиниях. Рассчитали гидроцилиндр.

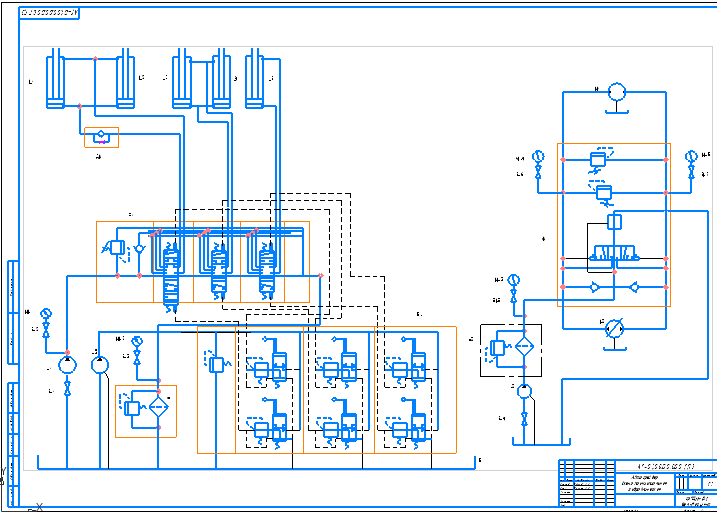

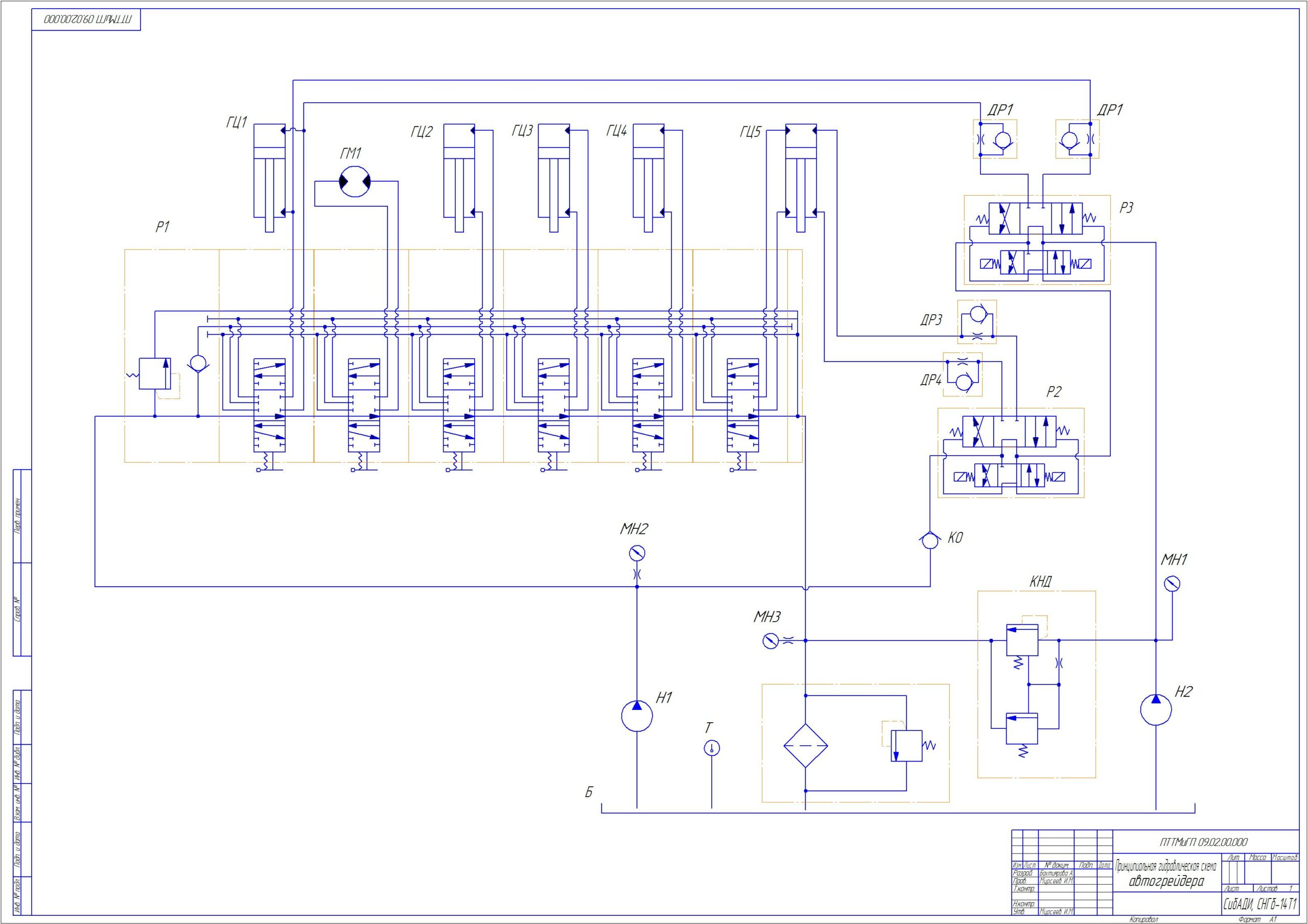

Графическая часть содержит принципиальную гидравлическую схему автогрейдера.

Содержание:
Введение
1. Исходные данные для расчета объемного гидропривода
2. Описание принципиальной схемы
3.Расчет объемного гидропривода
3.1.Определение мощности гидропривода и насоса
3.2.Выбор насоса
3.3.Определение внутреннего диаметра гидролиний, скоростей движения жидкости
3.4.Выбор гидроаппаратуры, кондиционеров, рабочей жидкости
3.5.Расчет потерь давления в гидролиниях
3.6.Расчет гидроцилиндра
3.7.Тепловой расчет гидропривода
Заключение
Список использованной литературы

Состав: Гидравлическая схема, ПЗ Язык документа
