Расчёт гидропривода автогрейдера

Политехнический Институт СФУ, кафедра Транспорта и Технологические Машины, Гидропривод, Курсовая на тему: Расчет гидропривода автогрейдера, 2024

1. Исходные данные для расчета объемного гидропривода
Таблица 1
Данные для расчета
1 Номинальное усилие, Н 8*104
2 Давление номинальное, мПа 20
3 Время рабочего хода, м/с 0.15
4 Масса гидрооборудования, кг. 800
5 Длина напорной магистрали, м 12
6 Длина сливной магистрали, м 9
7 Длина всасывающей магистрали, м 3
8 Коэффициент сопротивления напорной магистрали 8
9 Коэффициент сопротивления сливной магистрали 6
10 Коэффициент сопротивления всасывающей магистрали 2
11 Дополнительные данные: Делитель потока 14

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1 Исходные данные для расчета объемного гидропривода 4

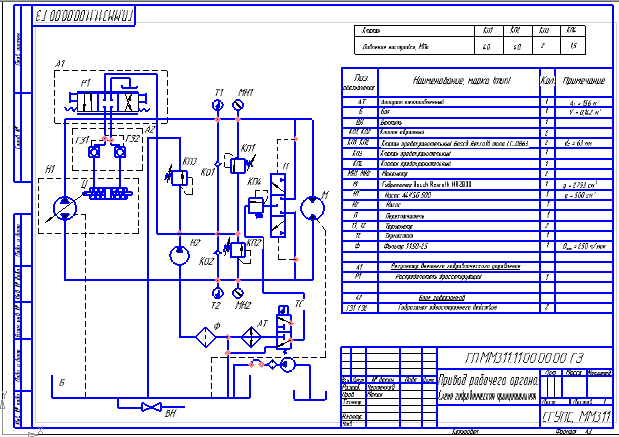

2 Описание принципиальной гидравлической схемы 5
3 Расчет объемного гидропривода 6
3.1 Определение мощности гидропривода и подачи насоса 6
3.2 Выбор насоса типоразмера насоса 7
3.3 Определение внутреннего диаметра гидролиний, скоростей
движения жидкости 8
3.4 Выбор гидроаппаратуры, рабочей жидкости 10
3.5 Расчет потерь давления в гидролиниях 12
3.5.1 Расчет потерь давления во всасывающем трубопроводе 12
3.5.2. Расчет потерь в напорном и сливном гидропроводе 13
3.6 Расчет КПД гидропривода автогрейдера 14
3.7 Расчет гидроцилиндров 16
3.8 Тепловой расчет гидропривода 17
ЗАКЛЮЧЕНИЕ 19
СПИСОК используемых ИСТОЧНИКОВ 20
