Расчет гидропривода автогрейдера ДЗ 122Б

Тюменский индустриальный университет
Кафедра транспортные и технологические системы
Курсовая работа по дисциплине "Гидро-пневмо привод наземных транспортно-технологических средств"
На тему: "Расчет гидропривода автогрейдера ДЗ-122Б"
Тюмень 2022

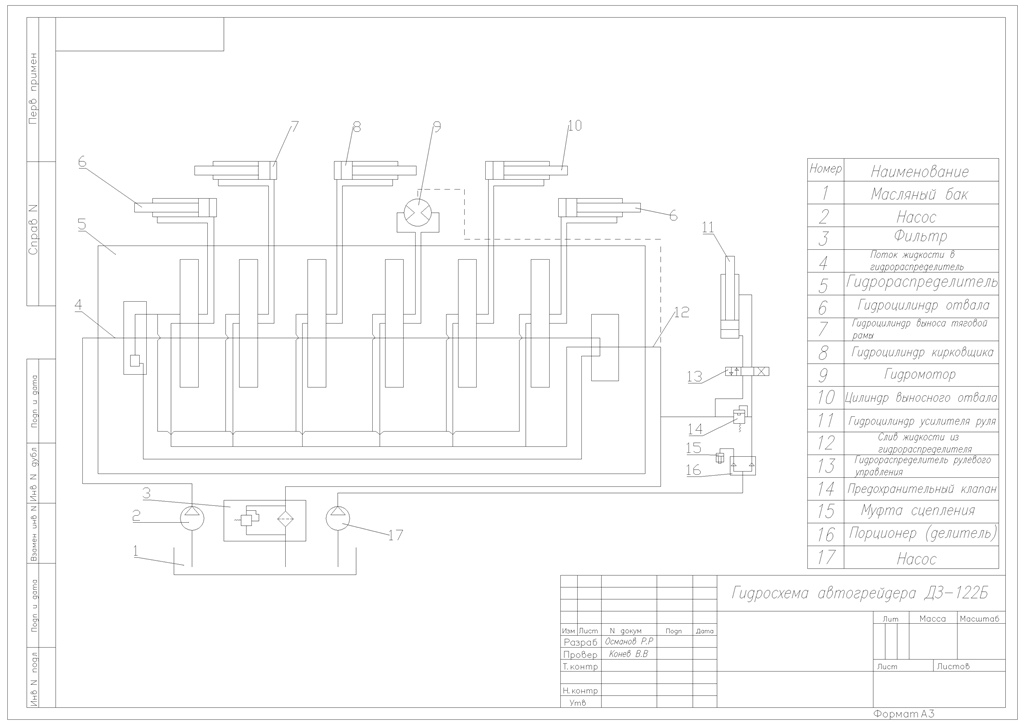

Расчет гидропривода автогрейдера ДЗ-122Б. В работе приводятся технические характеристики, расчет всех элементов гидропривода и чертеж схемы гидропривода автогрейдера ДЗ-122Б

Содержание
Введение
1 Технические характеристики автогрейдера ДЗ – 122Б 3
2 Нахождение усилий на штоке гидроцилиндров 5
3 Выбор гидромотора 11
4 Определение диаметров гидроцилиндров 15
5 Расчет подачи насоса. Выбор насоса 18
6 Выбор рабочей жидкости 21
7 Расчет трубопроводов 22
8 Выбор гидроаппаратуры 25
9 Определение объема масляного бака 26
10 Расчет потерь давления в гидросистеме 27
11 Расчет КПД гидропривода 31
12 Расчет мощности гидропривода 32
13 Тепловой расчет гидросистемы 33
Заключение
Список используемых источников
