Расчёт гидропривода управления колёсами тяжёлого автогрейдера ДЗ-98

Санкт-Петербургский политехнический университет Петра Великого
Институт металлургии, машиностроения и транспорта
Кафедра Транспортно-технологических систем
Курсовой проект по дисциплине "Гидравлика и гидро-/пневмопривод"
На тему "Проектирование гидропривода строительно-дорожных машин"
2018

Исходные данные
1. Упрощённа гиравлическая принципиальная схема указана в пз
2. Условия эксплуатации машины: эксплуатация предполагается в г. Санкт-Петербург. Климат Санкт-Петербурга умеренный и влажный, переходный от континентального к морскому.
3. Расчётную реактивную силу на штоке примем в учебных целях:
T = 300кН;
4. Скорость выдвижения штока V = 0.1 м/с;
5. Рабочее давление Р = 20 МПа.

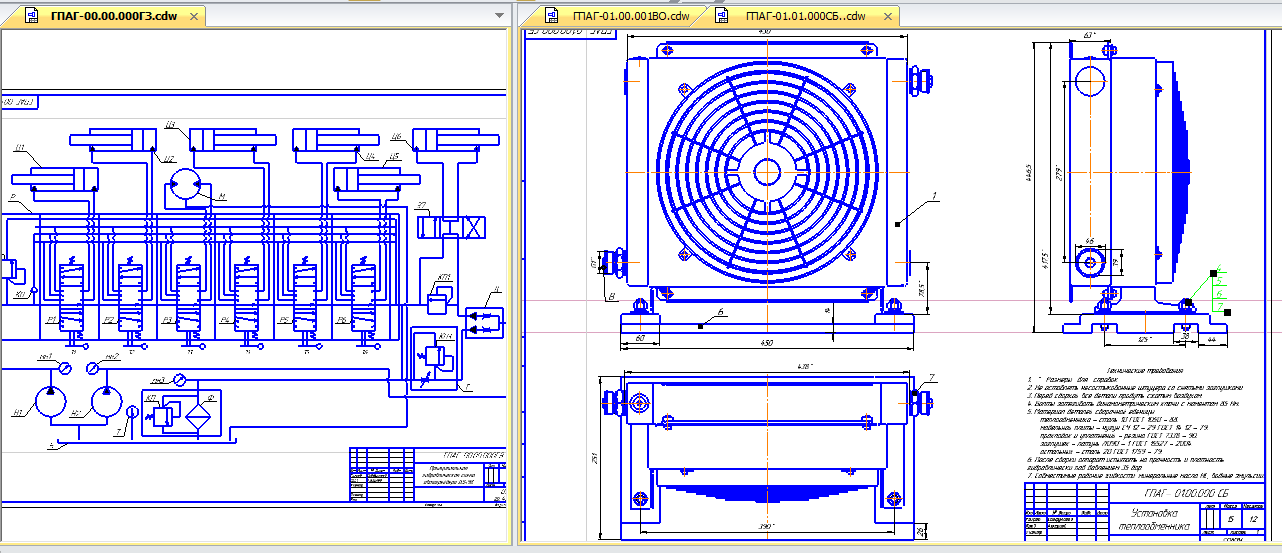

Графическая часть состоит из гидравлическо схемы и спецификации к ней, Чертежа Теплообменника, сборочного чертежа и спецификации к нему, 3D Модели теплообменника
Оглавление
Введение 3
Исходные данные 11
1. Расчёт систем объёмного гидропривода 12
1.1. Расчёт гидроцилиндра 12
1.2. Расчёт насосов 12
1.3. Расчёт трубопроводов 13
1.4. Выбор предохранительных клапанов 15
1.5. Выбор гидрораспределителя 15
1.6. Выбор фильтра 15
1.7 Выбор рабочей жидкости 15
2. Проверочный расчёт гидропривода 17
2.1. Потери на трение 17
2.2. Местные потери 19
2.3. Суммарные потери 22
2.4. Фактические нагрузки на гидропривод 23
2.5. Мощность и КПД гидропривода 23
3. Тепловой расчёт 24
Вывод 26
Литература 27
Приложения 28
Приложение 1 28
Приложение 2 29
Приложение 4 30
Приложение 5 31
Приложение 6 32
Приложение 7 34
Приложение 8 35
Приложение 9 36

Состав: ПЗ (пояснительная записка с расчётами и приложениями выбранного оборудования), ГЗ( Гидросхема), ПГЗ (спецификация к гидросхеме), ВО(чертеж теплообменника), СБ (теплообменник в сборе), СБ (спецификация к сборке), 3D (3д модель теплообменника) Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Расчёт гидропривода управления колёсами тяжёлого автогрейдера ДЗ-98

ГПАГ- 01.00.000 СБ.spw
ГПАГ-00.00.000 ПГ3.doc
ГПАГ-00.00.000 ПЗ.docx
ГПАГ-00.00.000ГЗ.cdw
ГПАГ-01.00.001 3D.m3d
ГПАГ-01.00.001ВО.cdw
ГПАГ-01.01.000СБ..cdw
