Чертеж автогрейдера ДЗ-98

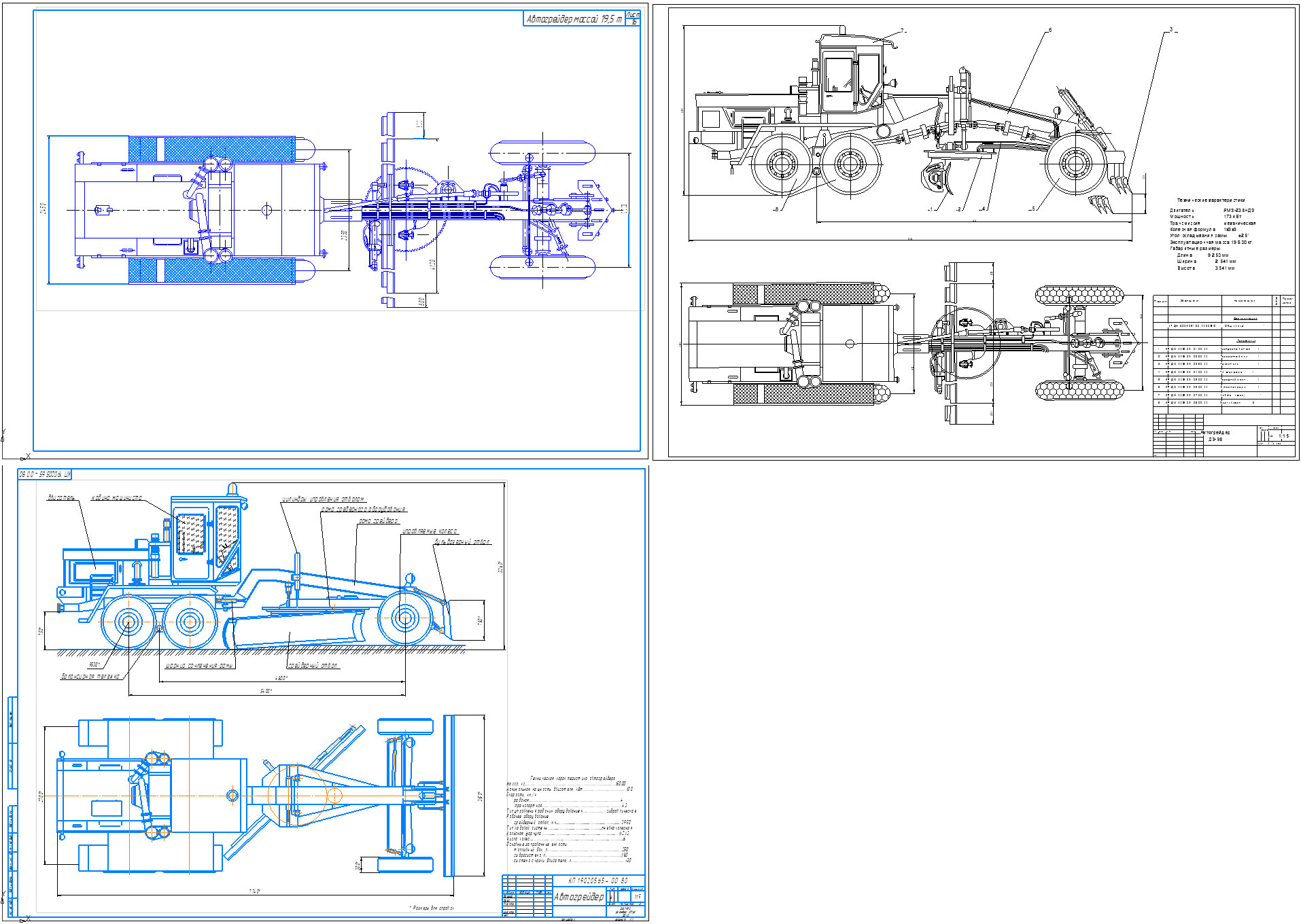

Чертеж общий вид автогрейдера ДЗ-98 с техническими характеристиками и основными размерами
Чертеж вид сверху автогрейдера ДЗ-98
И еще один чертеж ОВ с другой детализацией.
Все три листа не связанны друг с другом.

Техническая характеристика автогрейдера
Масса, кг 15000
Номинальная мощность двигателя, кВт100
Скорости, км/ч рабочая 4 транспортная 43
Тип управления рабочим оборудованием гидравлическое
Рабочее оборудование грейдерный отвал, мм 3950
Тип ходовой системы пневмоколесная
Колёсная формула 1х2х3
Число колес 6
Основные заправочные емкости топливный бак, л 250 гидросистема, л 180 система смазки двигателя, л 30

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 14
