Автогрейдер ДЗ-98

320

4481

Класс автогрейдера 250
Ширина (при отвале в транспортном положении), мм 3220
Высота (без проблесковых маяков), мм, не более 4000
Продольная база, мм 6000
Колея передних колес, мм:
- узких 2622
- широких 2696
Колея задних колес, мм:
- узких 2502
- широких 2576
Дорожный просвет, мм:
- под отвалом в транспортном положении 350
- под передним мостом 615
- под задним мостом 440
- под подвеской среднего и заднего мостов 395
Масса автогрейдера, кг: эксплуатационная 19500
- приходящаяся на передний мост 5660
- приходящаяся на средний и задний мосты 13850

3D Модели автогрейдер ДЗ-98

Автор

Сергей Аникин

Дата

08.12.2014

Язык

Русский

Состав

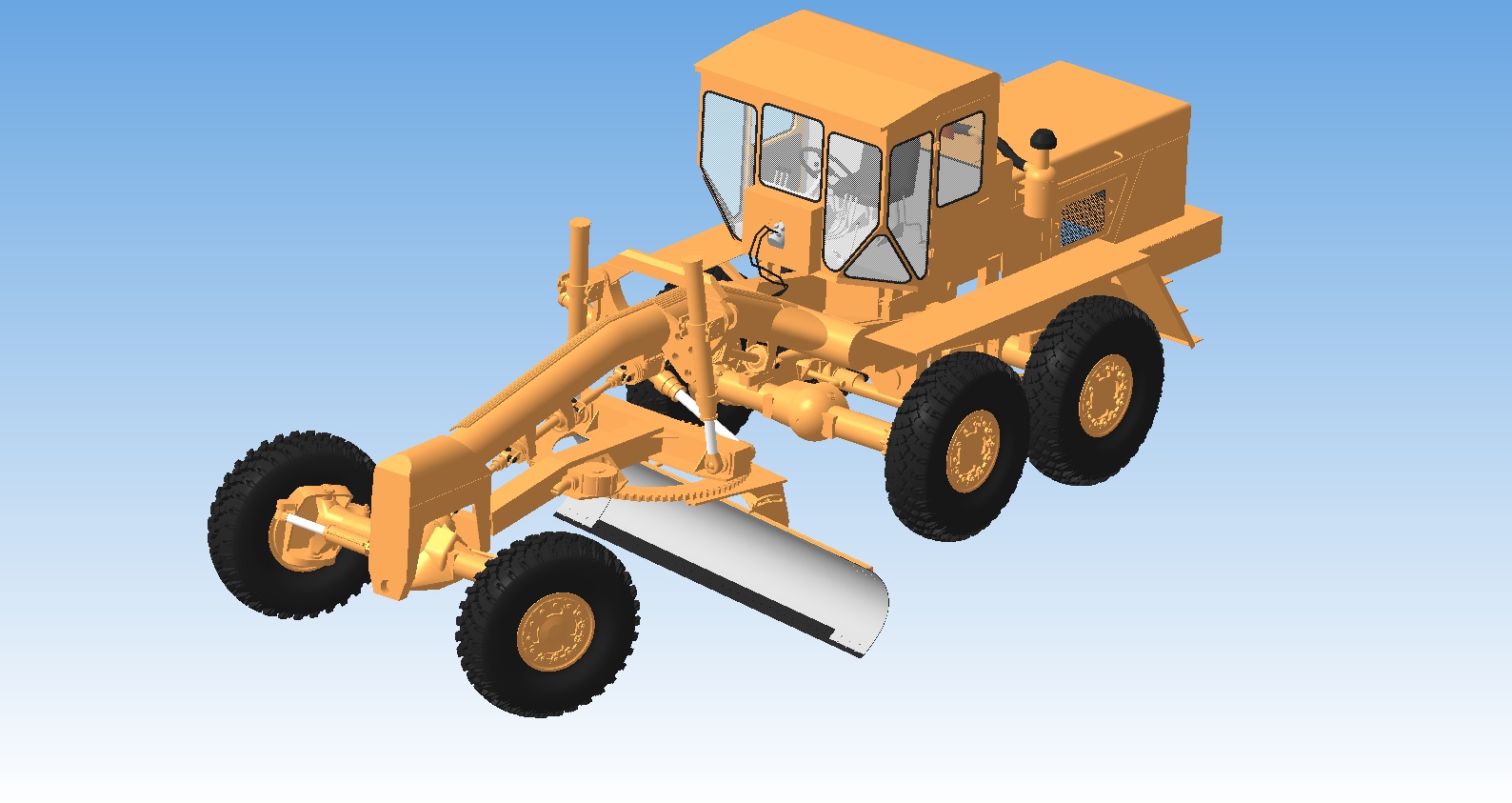

3D модель автогрейдера ДЗ-98

Софт

КОМПАС-3D 13 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Рабочее оборудование
- Рычаг левый.m3d
- Рабочее оборудование в сборе.a3d
- поперечина.m3d
- отвал.m3d
- Гидроцилиндр
  - цилиндр.m3d
  - шток.m3d
- Рычаг правый.m3d
- Поворотный круг.m3d
- вилка.m3d
- Тяговая рама.m3d
- кронштейн отвала.m3d
Кабина
- Оборудование кабины.m3d
- дверь левая.m3d
- Деталь.m3d
- Кабина в сборе.a3d
- дверь правая.m3d
- каркас кабины.m3d
Ходовая
- Мост задний в сборе.a3d
- Рама.m3d
- Балансир.m3d
- трансмиссия.m3d
- Передний мост
  - шток поворота.m3d
  - Мост передний в сборе.a3d
  - ступица правая.m3d
  - рулевая тяга.m3d
  - ступица левая.m3d
  - цилиндр поворота.m3d
  - Мост передний ДЗ 98.m3d
- Карданная передача
  - Кардан промежуточный.m3d
  - крестовина.m3d
  - Кардан 2.m3d
  - половинка кардана 1.m3d
  - Кардан 1.m3d
  - половинка кардана 2.m3d
- Шина 16.00 24.m3d
- Мост задний.m3d
Капотирование
- Бак.m3d
- Капот в сборе.m3d
ДЗ 98.a3d
