Расчёт основных параметров Автогрейдера ДЗ-98

Белорусско-Российский Университет
Кафедра Строительные, дорожные машины и оборудование
Курсовая работа по дисциплине "Машины для землеройных работ"
На тему: "Проектирование автогрейдера с разработкой рабочего оборудования"
Могилёв, 2014

В данном проекте производится расчёт основных параметров автогрейдера. Произведён патентный анализ конструкций рабочего оборудования.

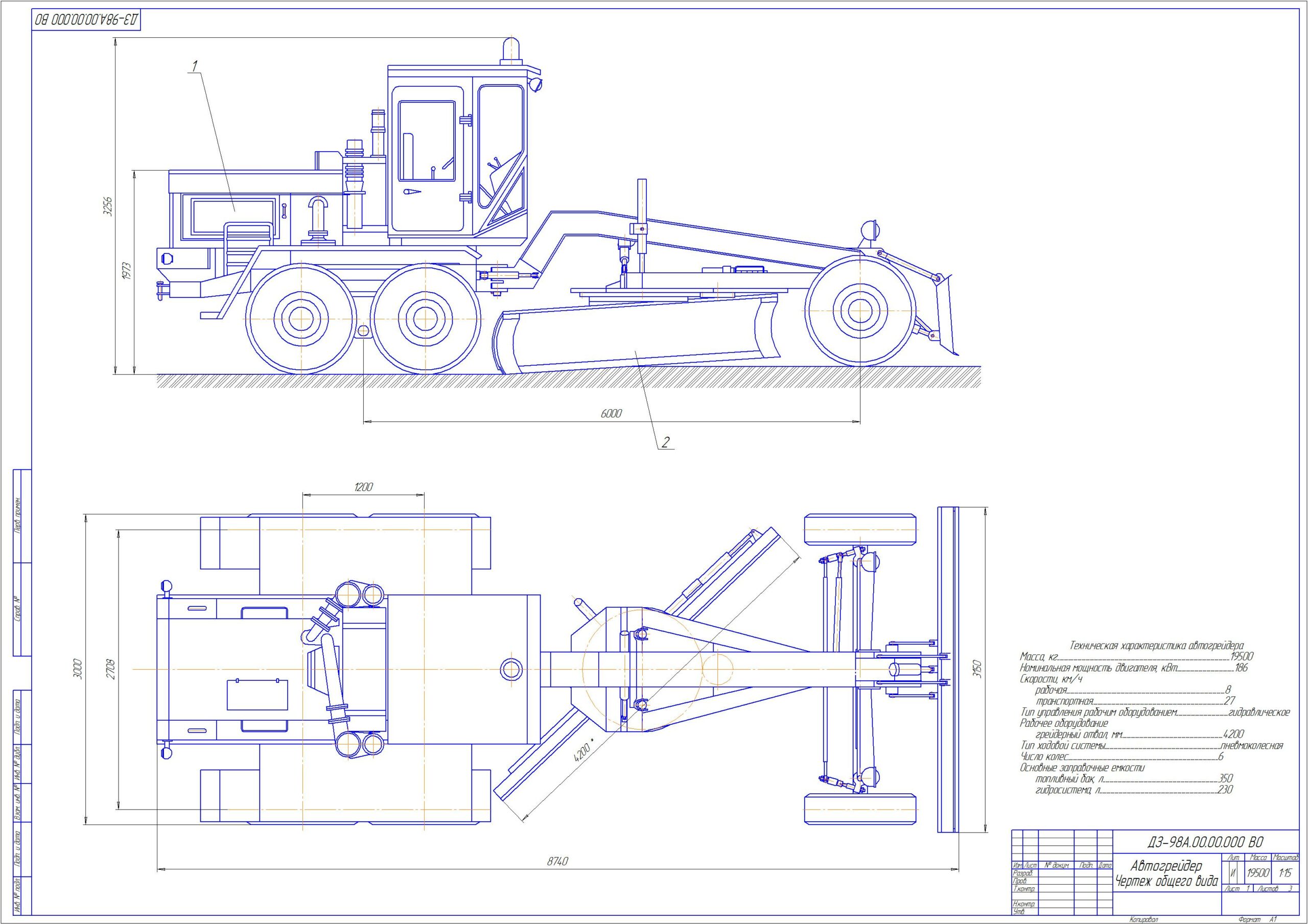

Графическая часть содержит общий вид автогрейдера, сборочный чертёж рабочего оборудования и схему гидравлическую принципиальную.
Курсовой проект содержит 3 листа формата А1 графической части и 2 листа спецификации формата А4. Пояснительная записка 36 страниц, содержащей 4 рисунка.

Строительные машины и оборудование для механизации строительства по¬зволяют в десятки, сотни и тысячи раз повысить производительность труда по сравнению, с производительностью при ручных работах, сократить сроки и во много раз снизить стоимость строительства.

В конструкторской части было разработано рабочее оборудования с амортизирующим устройством, для снижения динамических нагрузок на металлоконструкцию автогрейдера.

Техническая характеристика
Масса,кг 19500
Скорость, км/ч
рабочая 8
транспортная 27
Тип управления гидравлический
Колёсная схема 1х3х3
Габаритные размеры: длинна - 8740, ширина - 3150, высота - 3256

Состав: Автогрейдер (ВО), Рабочее оборудование (СБ), Автогрейдер(Схема гидравлическая принципиальная), ПЗ Язык документа

Софт: КОМПАС-3D 15

Файлы:
3 Рабочее оборудование Автогрейдера ДЗ-98.jpg
3 РО Автогрейдера ДЗ-98.spw
1 ВО Автогрейдер ДЗ-98.spw
Пояснительная Записка автогрейдер ДЗ-98.doc
2 Принципиальная гидравлическая схема Автогрейдер ДЗ-98.jpg
1 Автогрейдер ДЗ-98 Вид общий.jpg
2 Принципиальная гидравлическая схема Автогрейдер ДЗ-98.cdw
3 Рабочее оборудование Автогрейдера ДЗ-98.cdw
1 Автогрейдер ДЗ-98 Вид общий.cdw
