Расчет объемного гидропривода автогрейдера тяжелого типа

Федеральное государственное бюджетное образовательное учреждение высшего образования "Сибирская государственная автомобильно-дорожная академия (СибАДИ)"
кафедра "ПТТМ и гидропривода"
Курсовая работа по дисциплине: Гидравлика
на тему:" Расчет объемного гидропривода автогрейдера тяжелого типа"
омск 2016

СОДЕРЖАНИЕ

Введение 3
1 Исходные данные для расчета объемного гидропривода 5
2 Расчет объемного гидропривода 6
2.1 Определение мощности гидропривода и насоса 6
2.2 Выбор насоса 6
2.3 Определение внутреннего диаметра гидролиний, скоростей
движения жидкости 7
2.4 Расчет потерь давления в гидролиниях 9
2.5 Расчет гидроцилиндра 11
2.6 Тепловой расчет гидропривода 14
Заключение 18
Список использованной литературы 19

1 Исходные данные для расчета объемного гидропривода

Номинальное давление гидропривода рном, МПа 10,0
Усилие на штоке гидроцилиндра толкающем F, кН 35,0
Скорость перемещения штока гидроцилиндра V, м/с 0,2
Длина гидролинии от бака к насосу (всасывающей) lвс, м 0,5
Длина гидролинии от насоса к распределителю (напорной) lнап, м 5
Длина гидролинии от распределителя к гидродвигателю (исполнительной) lисп, м 2
Длина гидролинии от распределителя к баку (сливной) lсл, м 3
Местные сопротивления, шт:
переходник 5
штуцер 4
разъемная муфта 3
плавное колено 90 4
дроссель 5
Температура окружающей среды tв, 0С –25…+30

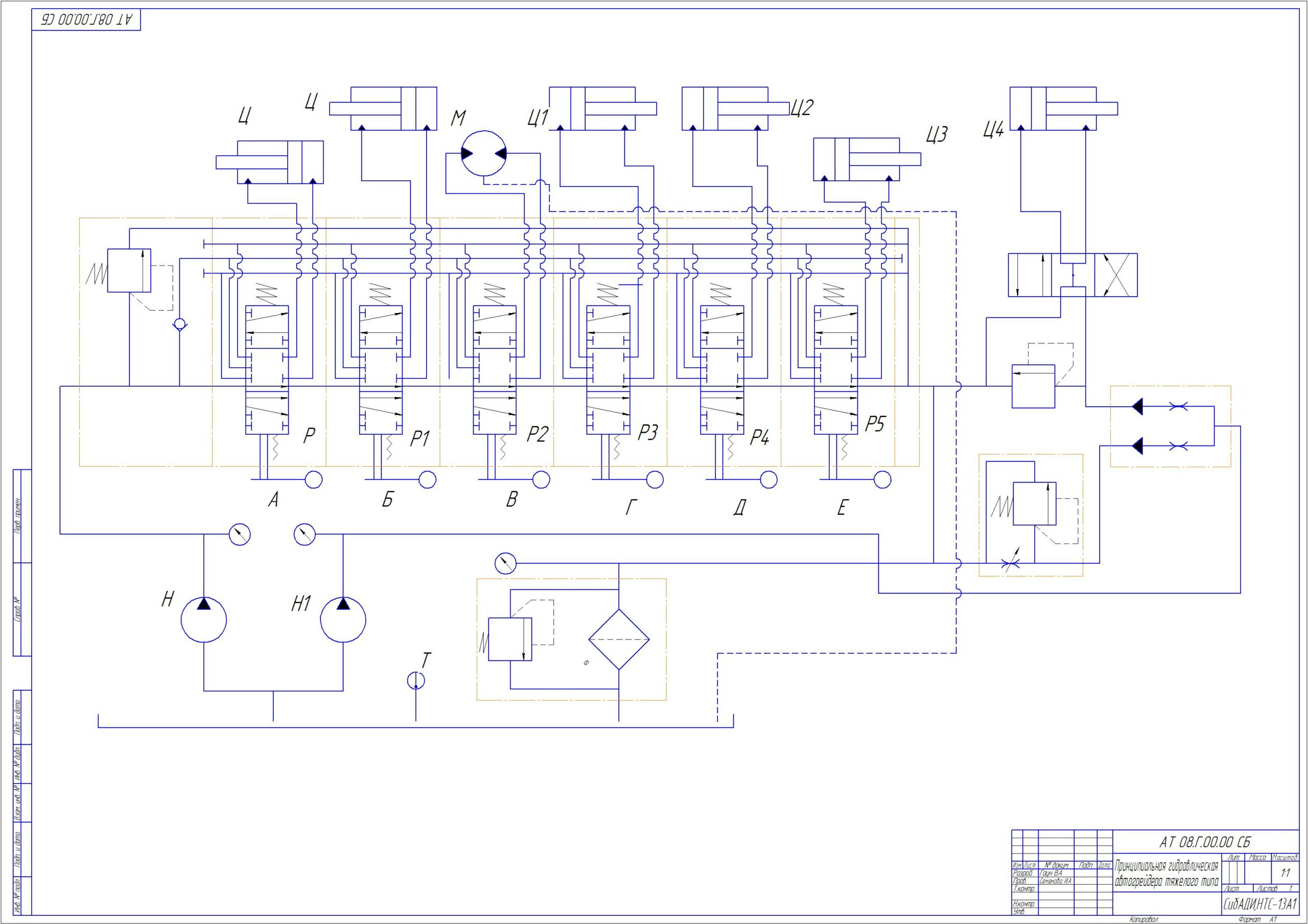

Состав: ПЗ, принципиальная схема гидропривода автогрейдера тяжёлого типа Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Расчет объемного гидропривода автогрейдера тяжелого типа

8 варик/
8 варик/Chertezh8_varik.cdw
8 варик/Chertezh8_varik.cdw.bak
8 варик/курсовая новая.docx
8 варик/титульник.docx
