Гидропривод рабочего оборудования автобетоносмесителя

Белорусский национальный технический университет.
Кафедра "Механизация и автоматизация дорожно-строительного комплекса".
Дисциплина - Гидравлика и гидропривод.

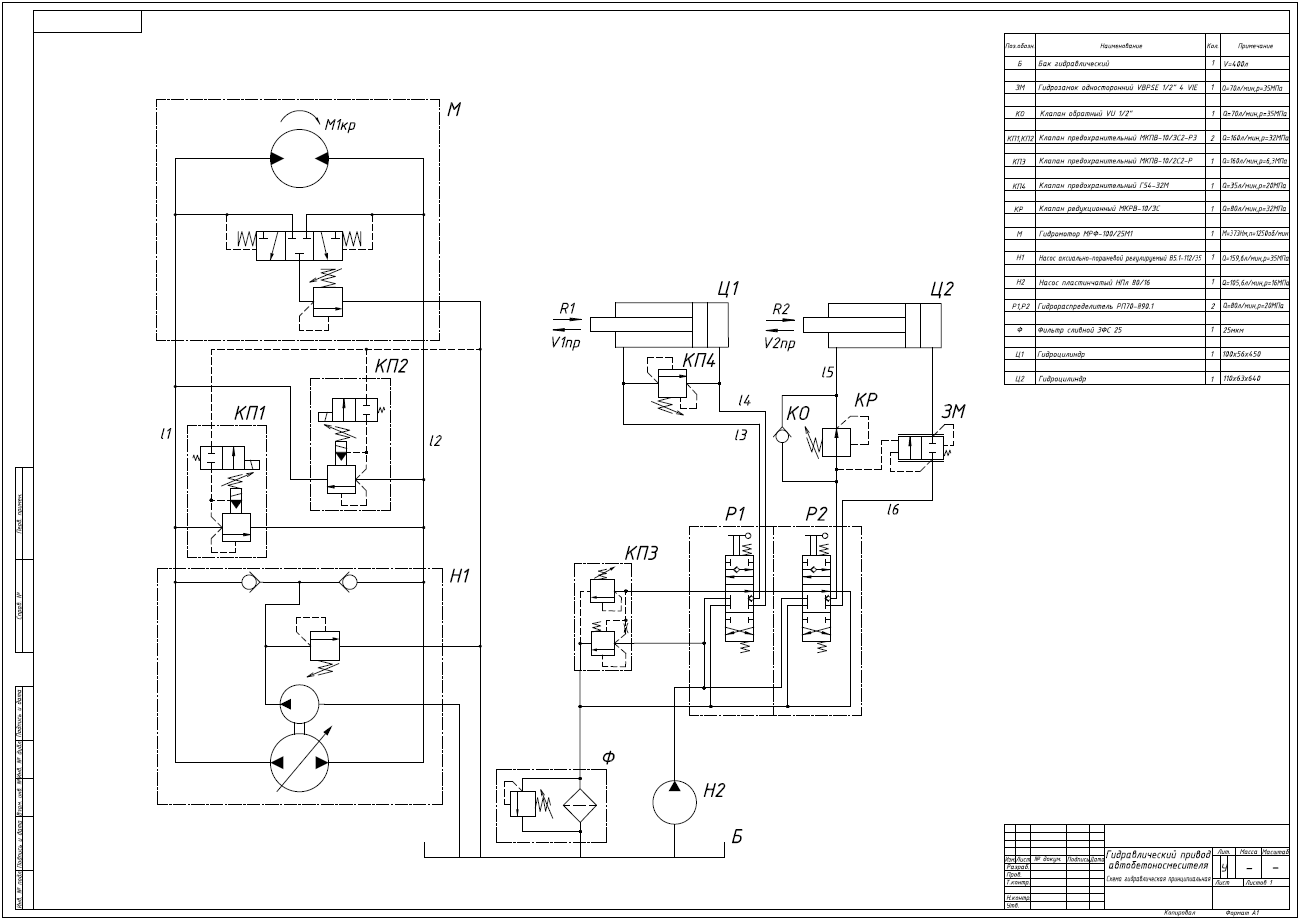

Тема "Гидропривод рабочего оборудования автобетоносмесителя".
Минск, 2022.

Варианты 12 и 13 согласно методического пособия.
Исходные данные для расчёта гидродвигателей:
R_1=18 кН- усилие на штоке гидроцилиндра Ц1;
R_2=25 кН- усилие на штоке гидроцилиндра Ц2;
M=17 кНм- крутящий момент на валу гидромотора М;
S_1=0,45 м- ход штока гидроцилиндра Ц1;
S_2=0,64 м- ход штока гидроцилиндра Ц2;
t_р=7 с- время рабочего хода гидроцилиндров Ц1 и Ц2;
t_х/t_р=0,7- соотношение времени рабочего и холостого ходов гидроцилиндров Ц1 и Ц2;
n=1250 об/мин- частота вращения вала гидромотора М;
l_1=60 м- длина трубопровода гидромотора М;
l_2=73 м- длина трубопровода гидромотора М;
l_3=8 м- длина трубопровода гидроцилиндра Ц1;
l_4=8 м- длина трубопровода гидроцилиндра Ц1;
l_5=9 м- длина трубопровода гидроцилиндра Ц2;
l_6=6 м- длина трубопровода гидроцилиндра Ц2.

СОДЕРЖАНИЕ

Введение………………………………………………………………....... 4
1 Обзор литературных и патентных источников………………………. 6
2 Описание назначения элементов объёмного гидропривода, принципа их работы по конструктивным схемам и алгоритма работы автобетоносмеси-теля в соответствии с проектируемой принципиальной гидравлической схе-мой……………………………………………………………………...………... 14
3 Выбор основных параметров и расчёт разрабатываемого гидроприво-да…………………………………………………………………………………. 24
4 Выбор элементов гидропривода из существующей номенклатуры гидроаппаратов, выпускаемых заводами-изготовителями…………………… 45
5 Техника безопасности при эксплуатации автобетоносмесителя в части объёмного гидропривода……………………………………………………….. 48
Заключение……………………………………………………………….. 52
Список использованных источников…………….................................... 53
