Гидропривод скреперера с ковшом емкостью до 10 м^3 вариант 5 Н-Р

Сибирская государственная автомобильно-дорожный институт, ПТТМ и гидропривод, Гидравлика, Курсовая работа на тему : СКРЕПЕР С КОВШОМ ЕМКОСТЬЮ ДО 10 М3", 2019

Исходные данные для расчета объемного гидропривода

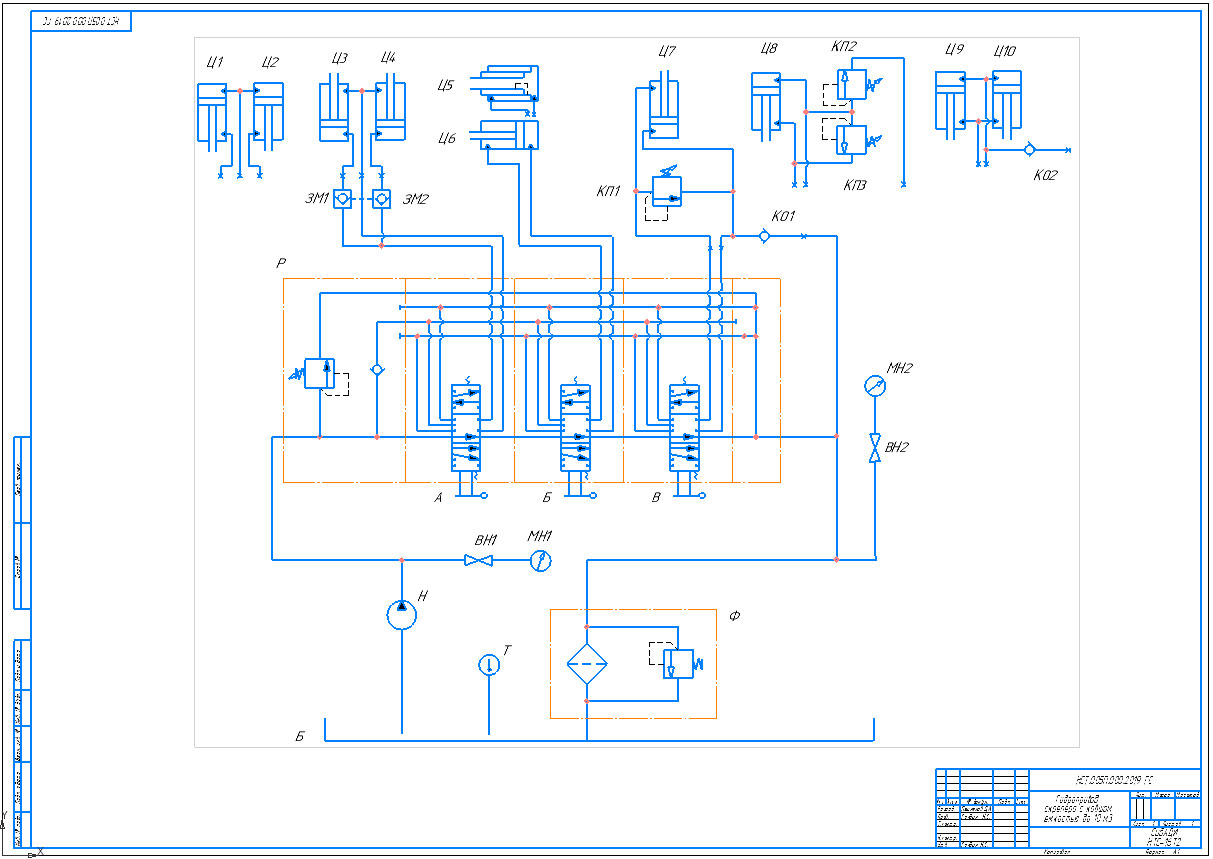

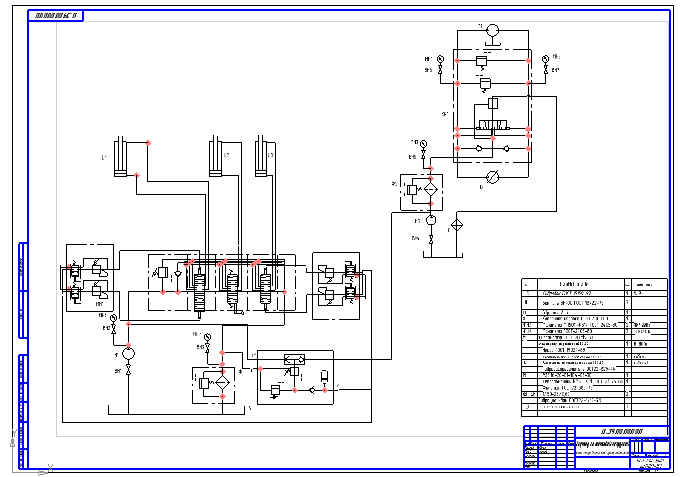

5 вариант Н-Р c ковшом Гидравлическая схема
Номинальное давление в гидросистеме рном, МПа 12,5
Усидие на тоше гидроцилиндра тянущем, кН 25,0
Скорость перемещения штока гидроцилиндра ,м/с 0,55
Длина гидролинии от бака к насосу (всасывающей) lвс, м 1,0
Длина гидролинии от насоса к распределителю (напорной) lнап, м 3
Длина гидролинии от распределителя к ГЦ (исполнительной) lисп, м 1
Длина гидролинии от распределителя к баку (сливной) lсл, м 3
Переходник 6
Штуцер 4
Разъемная муфта 2
Колено плавное с поворотом 90 4
Дроссель 4
Температура окружающей среды tв, 0С –20…+35

Введение
1. Исходные данные для расчета гидропривода возвратно-поступательного движения
2. Описание принципиальной гидравлической схемы
3. Расчет объемного гидропривода
3.1 Определение мощности гидропривода и насоса
3.2 Выбор насоса
3.3 Определение внутреннего диаметра гидролиний, скоростей движения жидкости
3.4 Выбор гидроаппаратуры, кондиционеров рабочей жидкости
3.5 Расчет потерь давления в гидролиниях
3.6 Расчет гидромоторов
3.7 Тепловой расчет гидропривода
Заключение
Список литературы

Состав: Принципиальная гидравлическая схема Автокрана(ПС),Спецификация,ПЗ Язык документа

Софт: КОМПАС-3D v17.1

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Гидропривод скреперера с ковшом емкостью до 10 м^3 вариант 5 Н-Р

Пояснительная записка Пешняков.doc
схема.cdw
спецификация .cdw
