Гидропривод скрепера с ковшом емкостью до 10 м3

Сибирская государственная автомобильно-дорожная академия
Кафедра « ПТТМиГ »
Курсовой проект на тему "ГИДРОПРИВОД СКРЕПЕРА С КОВШОМ ЕМКОСТЬЮ ДО 10 м³"
Омск 2016

Номинальное давление гидропривода, МПа 16,0
Усилие на штоке гидроцилиндра толкающем, кН 35,0
Скорость перемещения штока гидроцилиндра, м/с 0,45
Длины гидролиний, м:
а) всасывающей(от бака к насосу) 0,4
б) напорной (от насоса к распределителю) 2
в) исполнительной (от распределителя к гидродвигателю) 3
г) сливной (от распределителя к баку) 1
Местные сопротивления, шт:
а) переходник 3
б) штуцер 6
в) разъёмная муфта 4
г) плавное колено 90° 4
д) дроссель 8
Температурный режим работы(окружающей среды),°С -20…+35

СОДЕРЖАНИЕ
Принципиальная гидравлическая схема гидропривода возвратно-поступательного движения с разомкнутой циркулирующей жидкости..... 3
Введение 4
1. Исходные данные для расчета объемного гидропривода 6
2. Описание принципиальной гидравлической схемы 7
3. Расчет объемного гидропривода 8
3.1. Определение мощности гидропривода и насоса 8
3.2. Выбор насоса 9
3.3. Определение внутреннего диаметра гидролиний, скоростей движения жидкости 10
3.4. Определение коэффициента местного сопротивления 12
3.5. Расчет потерь давления в гидролиниях 13
3.6. Расчет гидроцилиндров 15
3.7. Тепловой расчет гидропривода 19
Заключение 22
Список использованной литературы 23

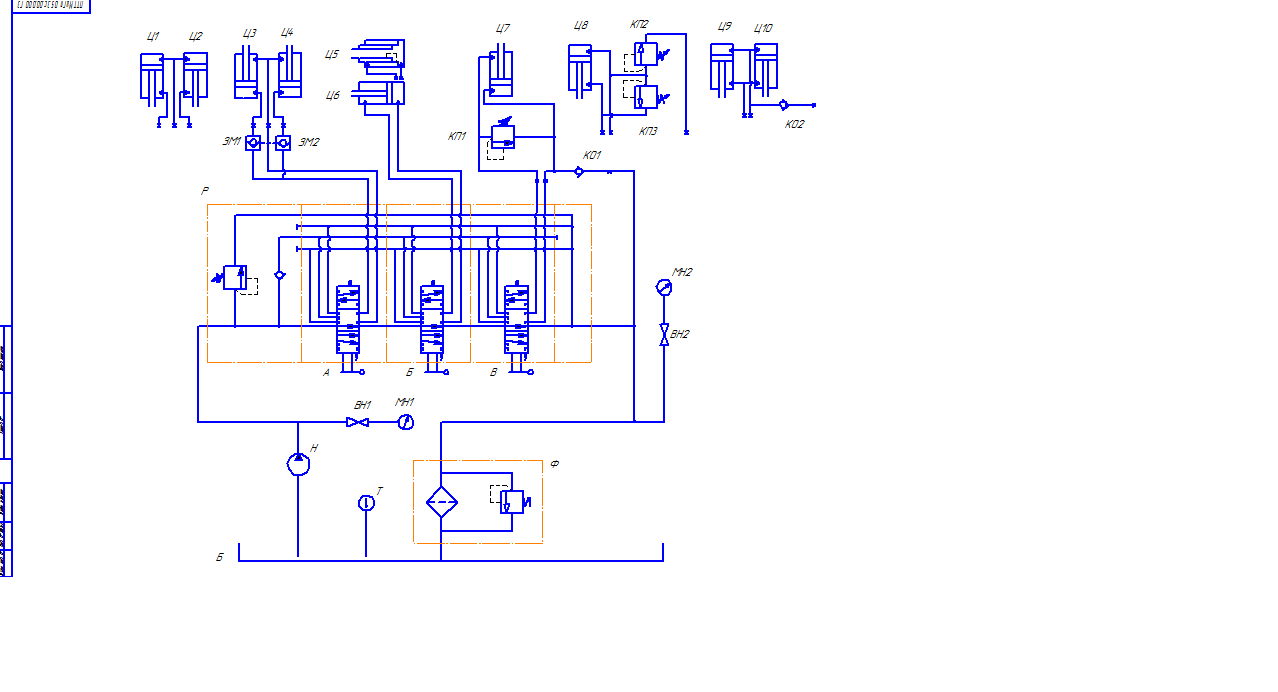

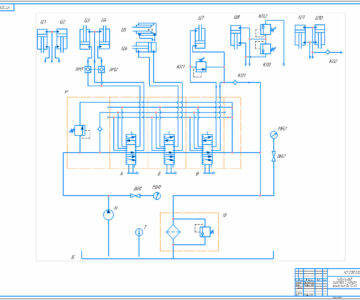

Состав: Схема гидропривод скрепера, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Гидропривод скрепера с ковшом емкостью до 10 м3

курсач.rtf
гидрач.cdw
