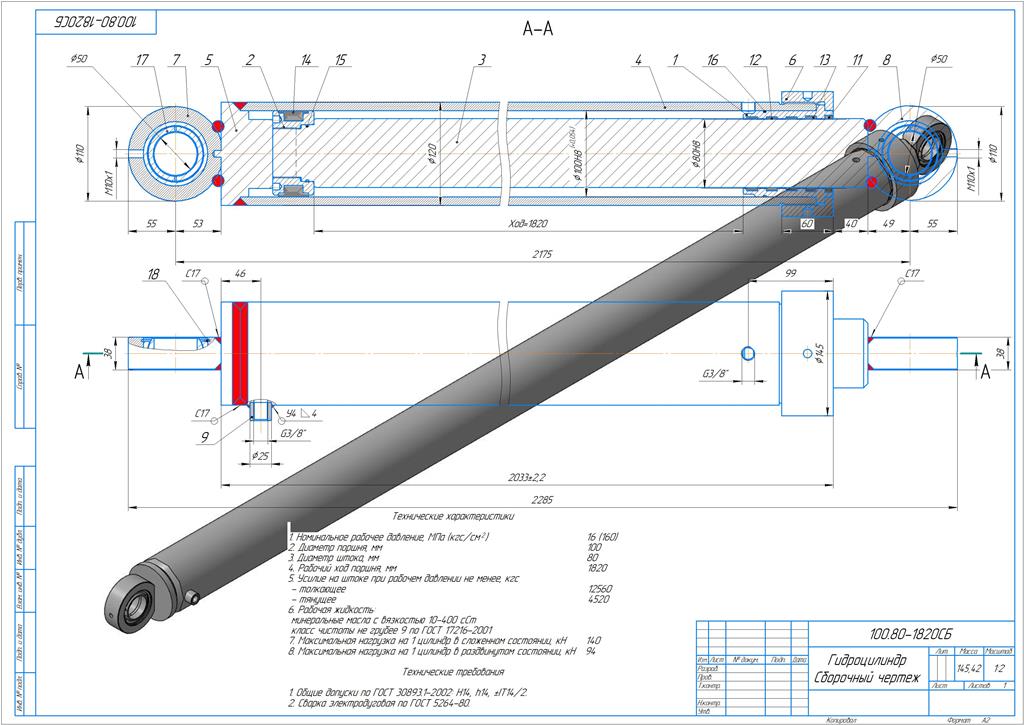

Гидроцилиндр 100.80-1820
Гидроцилиндр 100.80-1820 с проушинами на задней крышке и штоку под подшипник ШС50
Технические характеристики
1. Номинальное рабочее давление, МПа (кгс/см ) 16 (160)
2. Диаметр поршня, мм 100
3. Диаметр штока, мм 80
4. Рабочий ход поршня, мм 1820
5. Усилие на штоке при рабочем давлении не менее, кгс
- толкающее 12560
- тянущее 4520
6. Рабочая жидкость:
минеральные масла с вязкостью 10-400 сСт
класс чистоты не грубее 9 по ГОСТ 17216-2001
7. Максимальная нагрузка на 1 цилиндр в сложенном состоянии, кН 140
8. Максимальная нагрузка на 1 цилиндр в раздвинутом состоянии, кН 94
Состав: 3D Сборка, деталировка
Софт: КОМПАС-3D 17
