Гидроцилиндр 200 мм

Диаметр поршня мм 200
Диаметр штока мм 160
Ход мм 300
Номинальное давление, МПа 15
Максимальное давление, МПа 20
Усилие на штоке при номинальном давлении кГ 47100
Усилие на штоке при максимальном давлении кГ 62800
Рабочая жидкость - масло минеральное
вязкостью 12...1200 сТс
Класс чистоты рабочей жидкости - не
грубее 14кл. по ГОСТ 17216-2001
Температура окружающей среды и рабочей
жидкости -10...+50°С
Номинальная скорость штока, м/с 0,002
Полный установленный ресурс, не менее
циклов 100000
Остальные ТТ по ТУ ВУ 100088681.002-2007

Состав: 3d модели, чертежи, спецификация

Софт: КОМПАС-3D 18.1

Файлы:
241 Гидроцилиндр/
241 Гидроцилиндр/Шайба _ 241.05.cdw
241 Гидроцилиндр/Гидроцилиндр _ 241.a3d
241 Гидроцилиндр/Штуцер _ 241.06.m3d
241 Гидроцилиндр/Штуцер _ 241.07.cdw

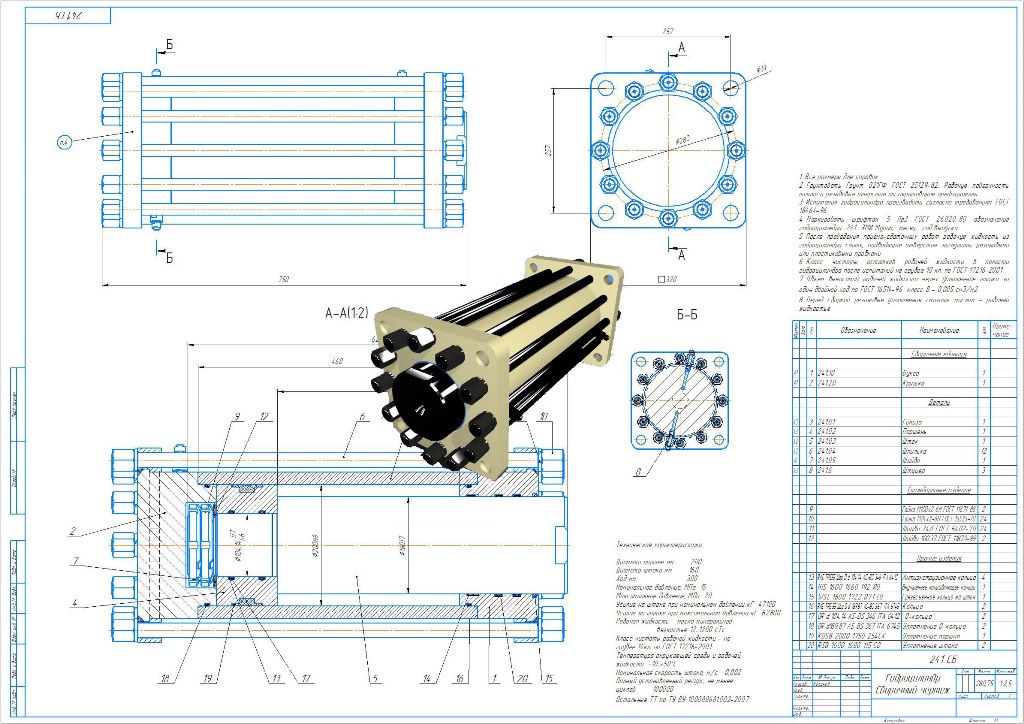

241 Гидроцилиндр/Гидроцилиндр Сборочный чертеж _ 241 СБ.cdw
241 Гидроцилиндр/Гильза _ 241.01.m3d
241 Гидроцилиндр/Поршень _ 241.02.m3d
241 Гидроцилиндр/Уплотнение штока _ RSB 1600 1680 115 CO.m3d
241 Гидроцилиндр/Уплотнение О-кольцо _ OR d189,87 AS-BS 367 ITA 6745.m3d
241 Гидроцилиндр/Гайка _ 241.06.m3d
241 Гидроцилиндр/Грязесъёмное кольцо на шток _ WSL 1600 1722 071 CO.m3d
241 Гидроцилиндр/241.20 Крышка/
241 Гидроцилиндр/241.20 Крышка/Крышка _ 241.20.01.m3d
241 Гидроцилиндр/241.20 Крышка/Крышка _ 241.20.01.cdw
241 Гидроцилиндр/241.20 Крышка/Крышка Сборочный чертеж _ 241.20 СБ.cdw
241 Гидроцилиндр/241.20 Крышка/Крышка _ 241.20.spw
241 Гидроцилиндр/241.20 Крышка/Крышка_241.20.a3d
241 Гидроцилиндр/О-кольцо _ OR d 104,14 AS-BS 346 ITA 6412.m3d
241 Гидроцилиндр/Шток _ 241.03.cdw
241 Гидроцилиндр/Гильза _ 241.01.cdw
241 Гидроцилиндр/Шайба _ 241.05.m3d
241 Гидроцилиндр/241.10 Букса/
241 Гидроцилиндр/241.10 Букса/Букса_241.10.a3d
241 Гидроцилиндр/241.10 Букса/Фланец _ 241.10.02.cdw
241 Гидроцилиндр/241.10 Букса/Букса Сборочный чертеж _ 241.10 СБ.cdw
241 Гидроцилиндр/241.10 Букса/Букса _ 241.10.01.m3d
241 Гидроцилиндр/241.10 Букса/Букса _ 241.10.01.cdw
241 Гидроцилиндр/241.10 Букса/Фланец _ 241.10.02.m3d
241 Гидроцилиндр/241.10 Букса/Букса _ 241.10.spw
241 Гидроцилиндр/Шток _ 241.03.m3d
241 Гидроцилиндр/Внутреннее направляющее кольцо _ HIS 1600 1660 192 RO.m3d
241 Гидроцилиндр/Уплотнение поршня _ KDSB 2000 1750 254CX.m3d
241 Гидроцилиндр/Шпилька _ 241.04.cdw
241 Гидроцилиндр/Гидроцилиндр _ 241.spw
241 Гидроцилиндр/Поршень _ 241.02.cdw
241 Гидроцилиндр/Шпилька _ 241.04.m3d
241 Гидроцилиндр/Кольцо RAE TPE 55 Шор D d 189,87 AS-BS 367 ITA 6745.m3d
241 Гидроцилиндр/Антиэкструзионное кольцо _ RAETPE 55 Шор D d 104,14 AS-BS 346 ITA 6412 .m3d
