Гидроцилиндр 220х160х250 подъема "Кантующего холодильника" МНЛЗ

Магнитогорский государственный технический университет им. Г.И. Носова
Многопрофильный колледж
Кафедра машиностроение и автоматизация
На тему: гидроцилиндр подъема кантующего холодильника

Исходные данные: Гидроцилиндр подъема кантующего холодильника
Рабочее давление 20 МПа
Усилие на штоке 760 кН
Время выдвижения штока 5 сек
Ход штока 250 мм

Состав: Гидроцилиндр подъема холодильника, спецификация Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Гидравлика и пневматика / Гидроцилиндр 220х160х250 подъема "Кантующего холодильника" МНЛЗ

Просмотр файлов

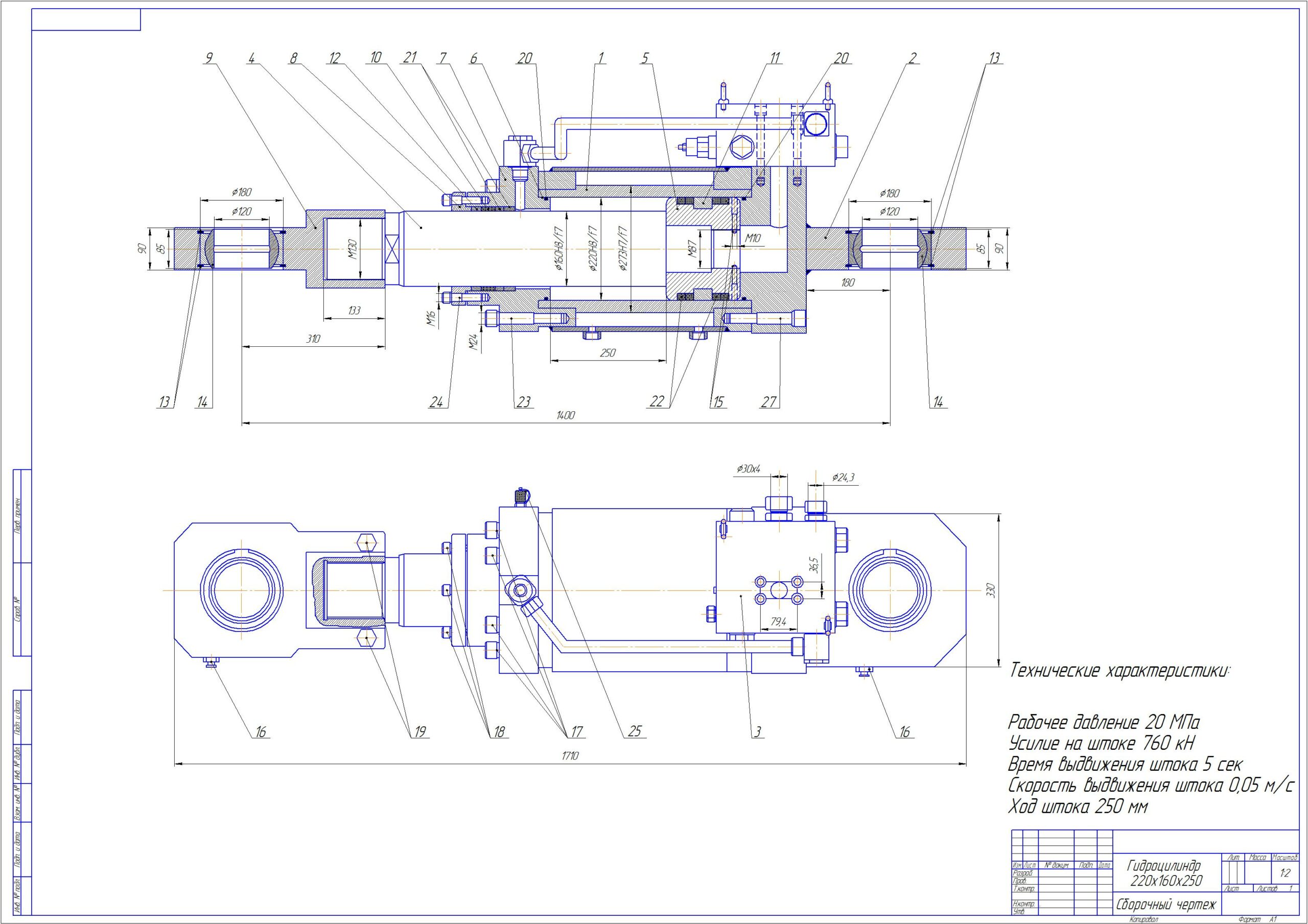

гидроцилиндр.cdw
Спецификация гидроцилиндра.spw
