Гидроцилиндр подъёма формы пресса "Omag"

Гидроцилиндр подъёма формы применяется в прессе линии "Omag ", для производства тротуарной плитки.
Заменены :
1. Уплотняющие кольца на кольца резиновые по Гост 9833-73.
2. Уплотнения штока манжеты 1-50х40-0 по Гост 14896-84.
3. Уплотнение поршня 10DSM 248185/M Seatelch.
4. Грязесъёмник 4-040 Гост 24811-81.
5. Букса штока ремонтная.
6. Кольцо опорное штоковое Е22Т-40-20-2,5/15 Элконт.
7. Шток и поршень разборные под уплотнение 0DSM 248185/M Seatelch.

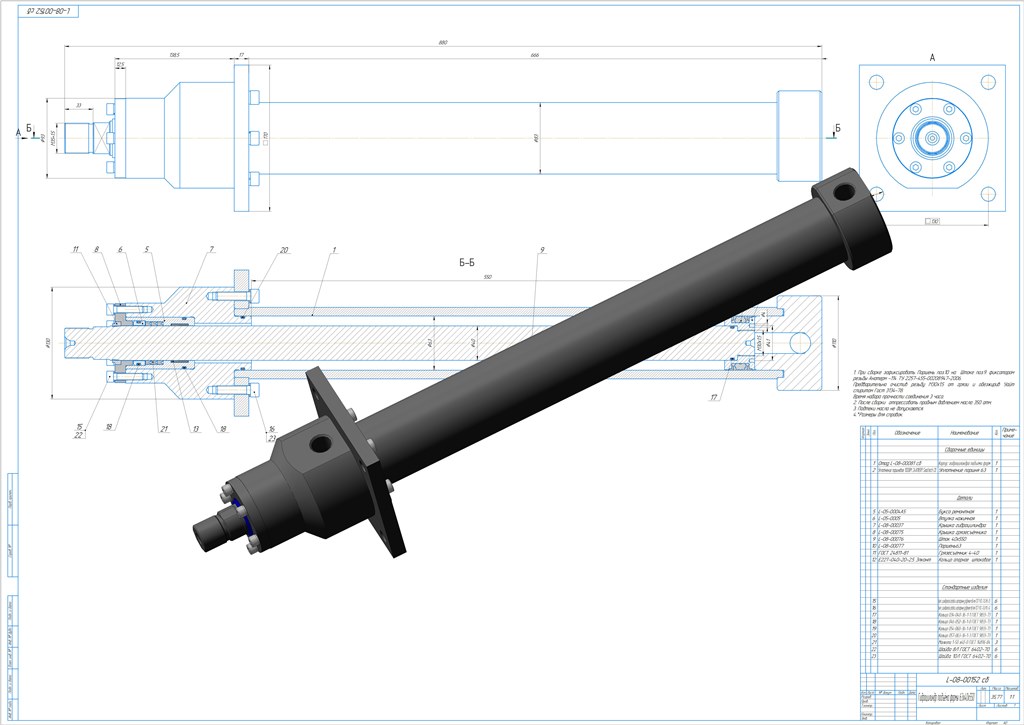

Состав: 3D сборка и рабочие чертежи гидроцилиндра подъёма формы пресса.

Софт: КОМПАС-3D 16

Файлы:

Каталог
Машиностроение и механика
Гидравлика и пневматика
Гидроцилиндр подъёма формы пресса "Omag"

цилпофор/

цилпофор/Втулка нажимная.m3d

цилпофор/букст/

цилпофор/букст/Букча ремонтная.m3d

цилпофор/Поршень63.cdw

цилпофор/Манжета Штоковая А40х50х7.m3d

цилпофор/Гидроцилиндр подъёма формы сб.jpg

цилпофор/гилзподформ.cdw

цилпофор/букбр/

цилпофор/букбр/Букса ремонтная.cdw

цилпофор/Поршень 40.m3d

цилпофор/Головка гидроцилиндра.m3d

цилпофор/Шток 40х550 _ L-08-00076.cdw

цилпофор/Текстовый.kdw

цилпофор/Гидроцилиндр подъёма формы сб.a3d

цилпофор/манжеты/

цилпофор/манжеты/Уплотнение поршня 63 _ Уплотнение поршневое 10DBM 248185М Sealtech Сб.cdw

цилпофор/манжеты/Уплотнени поршня 63 _ 10DBM 314185М Sealteсh.cdw

цилпофор/манжеты/Кольцо опорное штоковое _ Е22Т-040-20-2.5 Элконт.cdw

цилпофор/манжеты/Грязесъёмник40.m3d

цилпофор/манжеты/Кольцо защитное уплотнения поршня 63 _ Уплотнение поршневое 10DBM 314818М Sealtech.cdw

цилпофор/манжеты/Кольцо зашитное уплотнения поршня 63.m3d

цилпофор/манжеты/Уплотнение пошня63.m3d

цилпофор/манжеты/Кольцо опорное штоковое Е22Т--040-20-2.5.m3d

цилпофор/манжеты/Уплотнение поршня 63_ 10DBM 248185М Sealtesh.Сб.a3d

цилпофор/манжеты/Кольцо опорное поршневое 63 _ Уплотнение поршневое 10DBM 248185М Sealtech.cdw

цилпофор/манжеты/Грязесъёмник 4-40 _ ГОСТ 24811-81.cdw

цилпофор/манжеты/Кольцо опорное поршневое 63 10 DBM248185М.m3d

цилпофор/манжеты/Манжета штоковая _ 10EU 50401 Staltech.cdw

цилпофор/манжеты/Уплотнени поршня 63 _ 10DBM 248185М Sealteсh.cdw

цилпофор/голшт.cdw

цилпофор/Крышка _ L-08-00037.cdw

цилпофор/Крышка грязесъёмника 40.m3d

цилпофор/Втулка нажимная.cdw

цилпофор/Гидроцилиндр подъёма формы 63х40х550 _ L-08-00152 сб.cdw

цилпофор/гряз40.cdw

цилпофор/Шток 40х550.m3d

цилпофор/Крышка грязесъёмника.cdw

цилпофор/крыш63.cdw

цилпофор/Корпус/

цилпофор/Корпус/Фланец 170х70х17.cdw

цилпофор/Корпус/Дно гидроцилиндра.cdw

цилпофор/Корпус/Гильза гидроцилиндра подъёма формыф.m3d

цилпофор/Корпус/Фланец.m3d

цилпофор/Корпус/Корпус гидроцилиндра подъёма форм.cdw

цилпофор/Корпус/Гильза гидроцилиндра приварная _ ZK 80 45 Z-09-01 св.cdw

цилпофор/Корпус/корпус гидроцилиндра подъёма формы.a3d

цилпофор/Корпус/Дно гидроцилиндра.m3d
