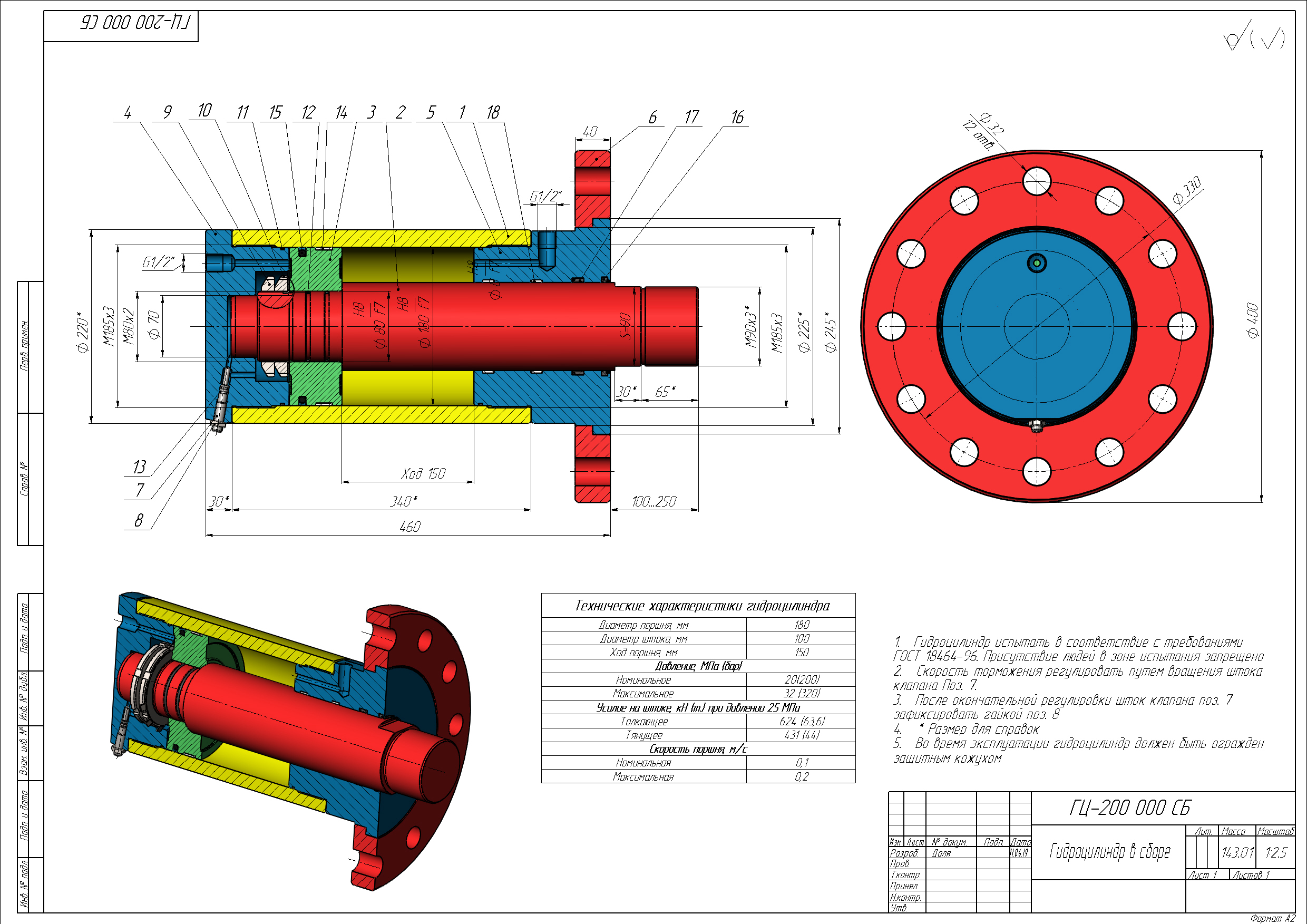

Гидроцилиндр двухстороннего действия.
Диаметр поршня - 180 мм
Диаметр штока - 100 мм
Хвостовик штока - резьбовый М90х3
Давление в гидросистеме:
номинальное - 20МПа
максимальное - 32 МПа
Усилие на штоке:
толкающее - 624 кН
тянущее - 431 кН
Все детали проверены расчетом на прочность.
Уплотнения - покупные
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидроцилиндр пресса
Гидроцилиндр пресса
1
11
1536
7
0
200
Сообщить о проблеме
Автор
dalexss
Дата
13.06.2019
Язык
Русский
Состав
3D модель, Сборочный чертеж, Деталировка, Спецификация
Софт
SolidWorks 2014
Как открыть?
Содержимое архива
-
Nut 11871_gost.sldprt
-
ГЦ-200 007 Шток клапана.SLDPRT
-
ГЦ-200 005 Крышка.SLDPRT
-
ГЦ-200 002 Шток.SLDPRT
-
ГЦ-200 006 Фланец-Статический анализ 1.CWR
-
ГЦ-200 004 Крышка.SLDPRT
-
Уплотнение штока TS 100 110.SLDPRT
-
ГЦ-200 002 Шток-Статический анализ 1.CWR
-
ГЦ-200 000 СБ Гидроцилиндр в сборе.SLDASM
-
Уплотнение поршня EGR.SLDPRT
-
ГЦ-200 002 Шток.SLDDRW
-
Hex Nut 2526_gost.sldprt
-
Шайба ГОСТ 11872-89.SLDPRT
-
Кольцо ГОСТ 9833-73.SLDPRT
-
ГЦ-200 007 Шток клапана.SLDDRW
-
ГЦ-200 006 Фланец.SLDPRT
-
ГЦ-200 001 Гильза.SLDPRT
-
ГЦ-200 003 Поршень.SLDDRW
-
ГЦ-200 000 СБ Гидроцилиндр в сборе.SLDDRW
-
Грязесъемник PW 100.SLDPRT
-
ГЦ-200 001 Гильза-Статический анализ 1.CWR
-
ГЦ-200 004 Крышка.SLDDRW
-
ГЦ-200 006 Фланец.SLDDRW
-
Направляющее кольцо поршня EDWR.SLDPRT
-
ГЦ-200 005 Крышка-Статический анализ 1.CWR
-
ГЦ-200 001 Гильза.SLDDRW
-
ГЦ-200 005 Крышка.SLDDRW
-
ГЦ-200 003 Поршень.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
